CNG加气站给水排水设计CAD图纸

  • 设计阶段:初步设计

附件详情

1、本图根据设计规模为每台压缩机排气量为730立方米/小时,两台共1460立方米/小时的xx县交通运输服务中心CNG加气站平面布置设计。
2、图中所注标高均为相对标高。管道所注标高:给水管均为管中心标高,雨水管均为管内底标高。图中标高单位以
米计,尺寸及管径单位以毫米计。
3、CNG加气站给水排水设计,给水从附近已有给水管接入,压缩机区给水量为:1吨/小时,由室外给水龙头供给,室外水龙头安装高度应根据压缩机区用水设备高度确定;雨水接厂区内已有雨水检查井并排入市政排水管网。给水管采用镀锌钢管,丝扣连接四氟乙烯胶带密封;排水管采用钢筋砼承插雨水管。
4、给水管道与集水池平行设置时,管外壁与集水池净距不小于1米。给水管为室外埋地引入管,采用埋地0.9米防止车荷载和冰冻的破坏;在冰冻线以上引出部分的给水管必须采取保温措施。检查井的内径应根据所连接的管道管径、埋设深度确定;井深大于1米,其内径采用1米。雨水口的深度采用0.7米,连接管段长度不宜超过25米。管道在转弯或交接处,其水流转角不应超过90°。
5、室外水表井参照国标图集05S502;雨水管施工参照国标图集04S516;检查井采用砖砌圆形排水检查井。
6、埋地钢管采用聚乙烯胶粘带加强级防腐,具体要求详见《钢质管道聚乙烯胶粘带防腐层技术标准》(SY/T0414-98)。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

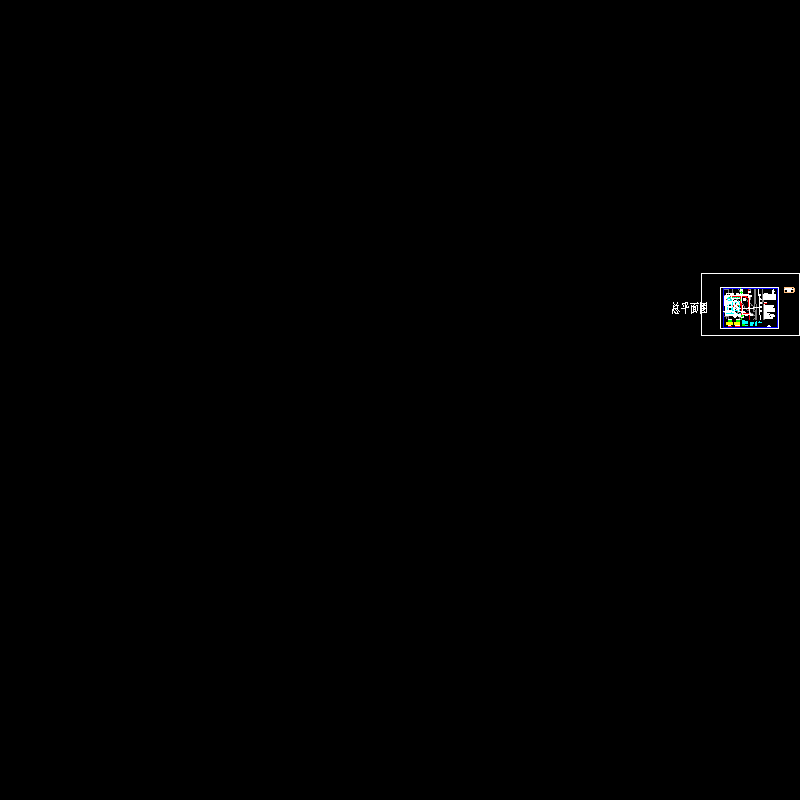

  • cng站总图.dwg
    cng站总图.dwg

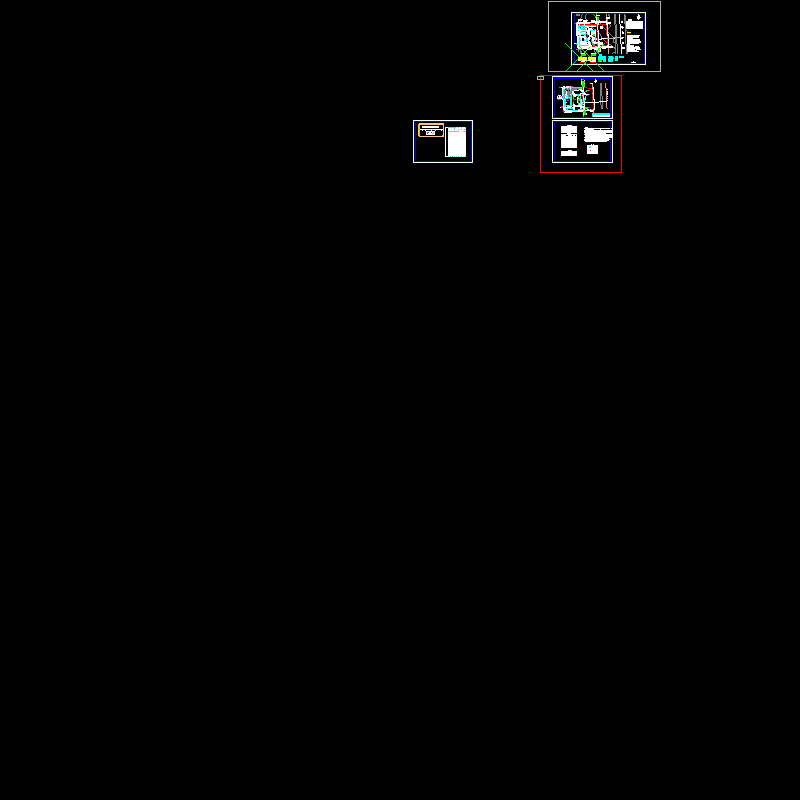

  • cng站水图20091.19.dwg
    cng站水图20091.19.dwg
以上是部分截图,请下载附件后查看完整高清内容
