6层酒店空调末端施工全套图纸（地下1层）
- 设计详细说明：有
- 建筑类别：酒店
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计内容：空调,通风,采暖,防排烟
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统,空气-水系统
- 采暖系统：散热器供暖
- 水系统：单式泵,变流量,双管制
附件详情
图纸为某大型酒店空调末端图纸，包括：设计与施工说明，新风处理机组接管示意图，新风处理机组凝水排除管水弯图，风机盘管自动控制示意图，风机盘管接管详图，卫生间排气管防止回流示意图，风机盘管送、回风口及配管尺寸表，各层空调通风平面图，空调供回水回路，散热器接管示意图等等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

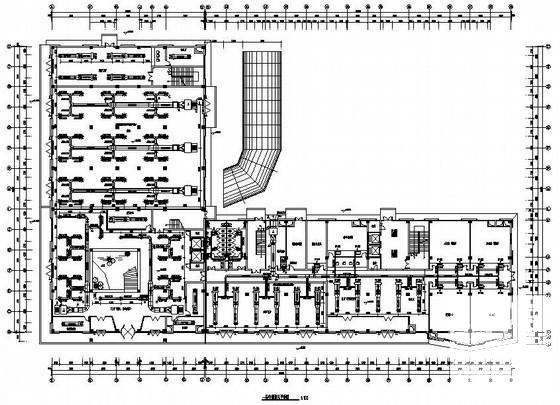

酒店全套图纸 - 1 -

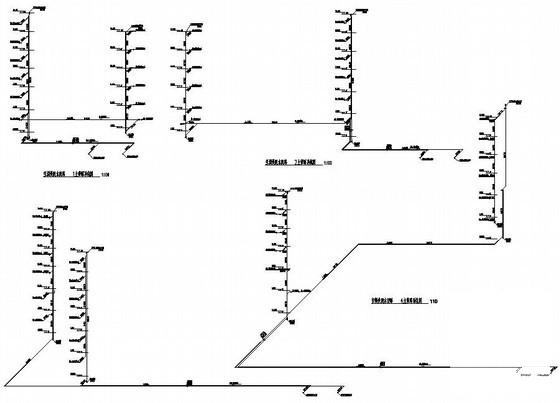

酒店全套图纸 - 2 -

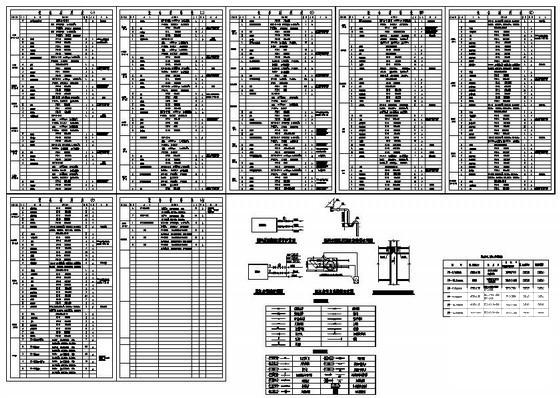

酒店全套图纸 - 3 -

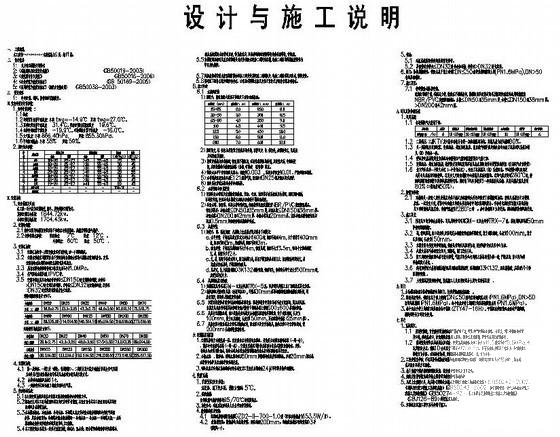

酒店全套图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-02
- 评论次数：0
- 浏览次数：0
- 文件大小：3.92 MB
- 收藏次数：0
-
文件名称：
附件-995858655797507697698.rar
