一块板形式城市支路照明工程CAD施工方案图纸(12张)(标准横断面图)

设计内容:    1、平面设计:该资料为道路照明工程设计图,道路设计范围和线形同初步设计,全线共设一个圆曲线,半径为800m,其余路段均为直线型。施工范围全长约654m,红线宽20m。    路口拓宽:设计环岛路与方桥路、电子路交叉口考虑渠化拓宽设计,拓宽形式为进口道拓宽红线3m,交叉口两侧展宽段长度按红线,分别为55.98m和55m,电子路交叉口两侧展宽段长50m,渐变段均为30m,具体详见《道路平面图》及《交叉口拓宽标准横断面图》。    2、横断面设计:横断面设计同初步设计,具体分幅为:3m人行道 14m机非混行车道 3m人行道=20m,为一块板形式。   ......   设计于2014年,共12张CAD设计图。

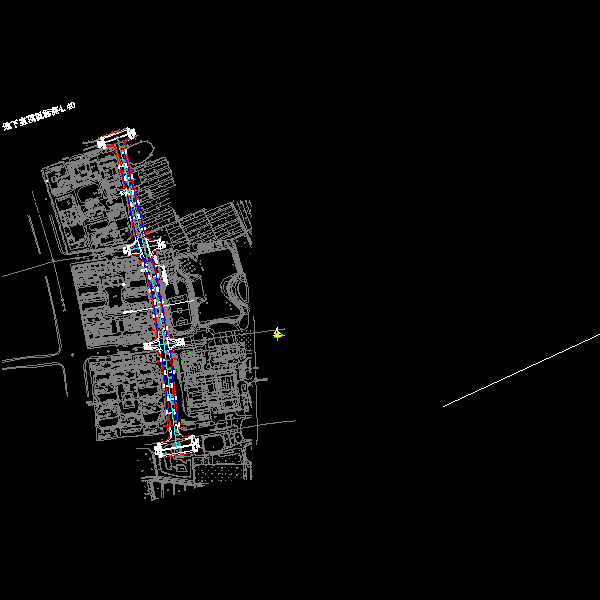

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 一块板形式城市支路照明工程CAD施工方案图纸(12张)(标准横断面图) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
