CAD梯形钢屋架设计

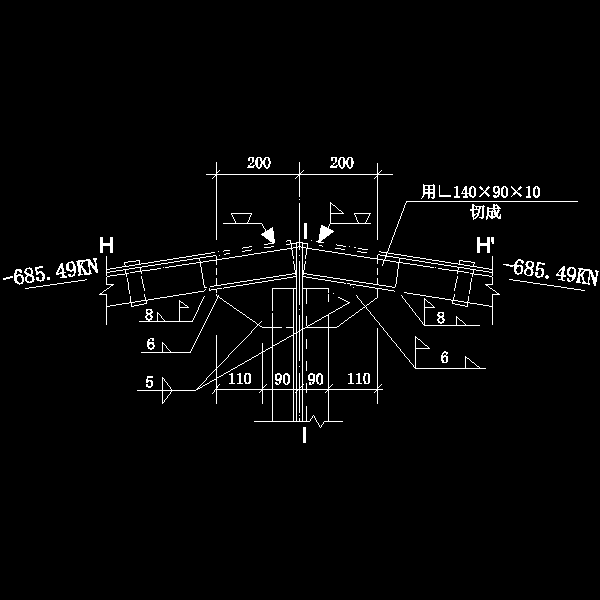

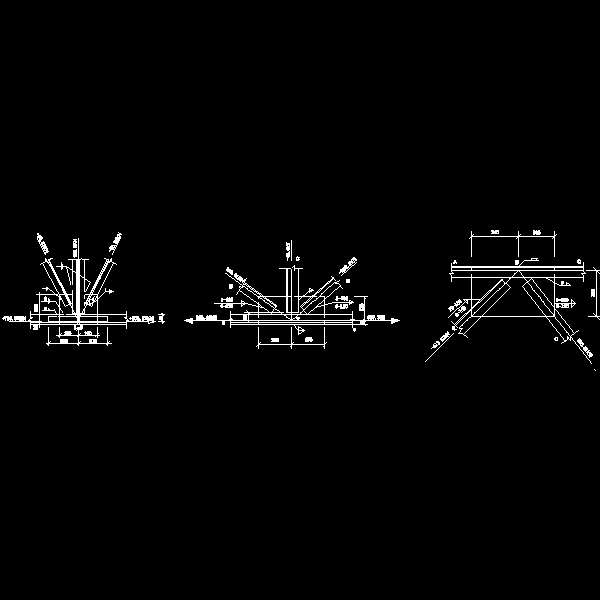

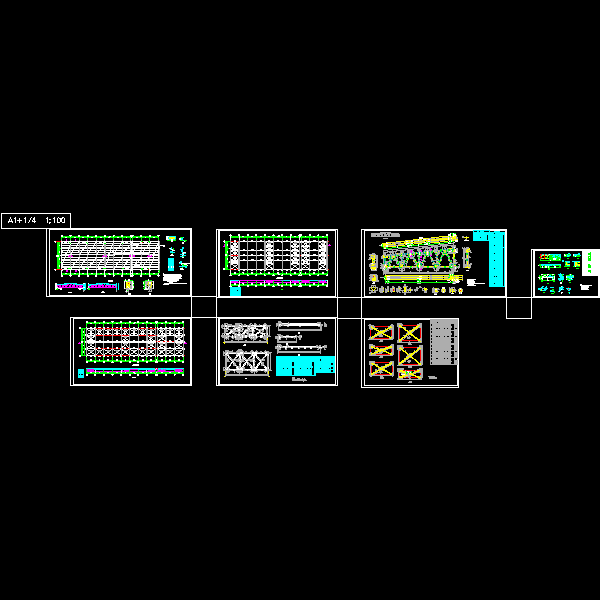

某梯形钢屋架设计 　　某厂房跨度为21m/24m，总长90m，柱距6m，屋架下弦标高为18m。 　　屋架铰支于钢筋混凝土柱顶，上柱截面400×400，混凝土强度等级为C30。 　　屋面采用1.5×6m的预应力钢筋混凝土大型屋面板。（屋面板不考虑作为支撑用）。 　　该车间所属地区分别为南京市、北京市和哈尔滨市（注意其雪荷载的取值不同）。 　　采用梯形钢屋架。 　　内容包括： 　　1、图纸：屋面结构布置图、屋架上弦支撑布置图、屋架下弦支撑布置图、屋脊节点图、下弦拼接节点、支座节点。 　　2、计算书： 　　课程设计任务书、课程设计指导书、荷载表、屋架杆件截面选择表。
