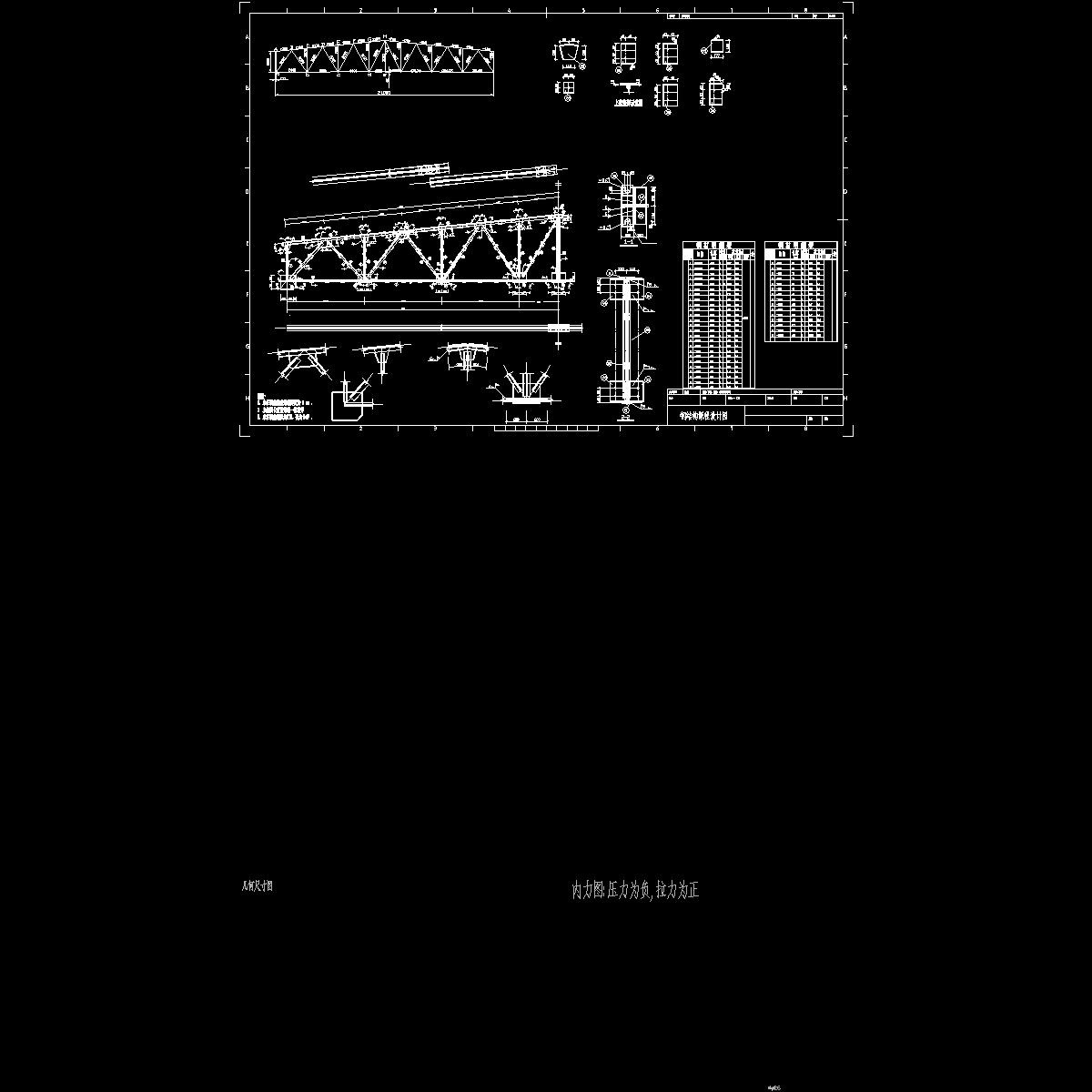

21米梯形钢屋架计算书及cad图纸,无檩屋盖体系

北京地区某金工车间。采用无檩屋盖体系，梯形钢屋架。车间跨度21m，长度144m，柱距6m，厂房高度15.7m。车间内设有两台150/520kN中级工作制吊车。设计温度高于-20℃。采用三毡四油，上铺小石子防水屋面，水泥砂浆找平层，8cm厚泡沫混凝土保温层，1.5m×6.0m预应力混凝土大型屋面板。屋面积灰荷载0.6kN/m2，屋面活荷载0.35 kN/m2，雪荷载为0.45kN/m2，风荷载为0.5kN/m2。屋架铰支在钢筋混凝土柱上，上柱截面为400mm×400mm，混凝土标号为C20。
