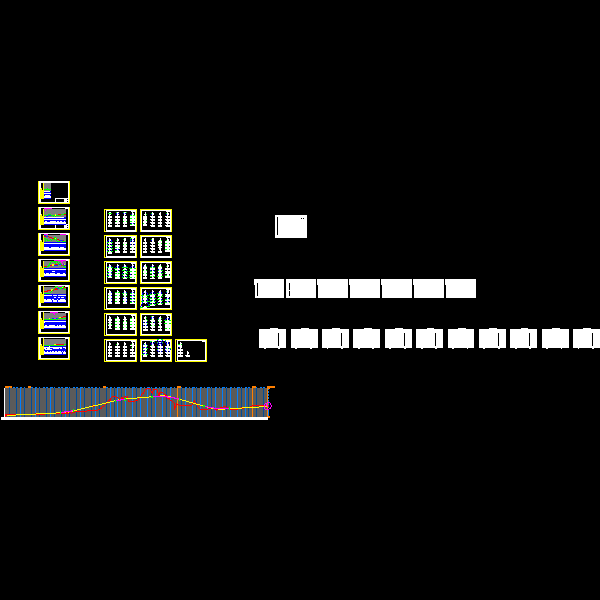

长白二级公路段CAD施工方案图纸设计

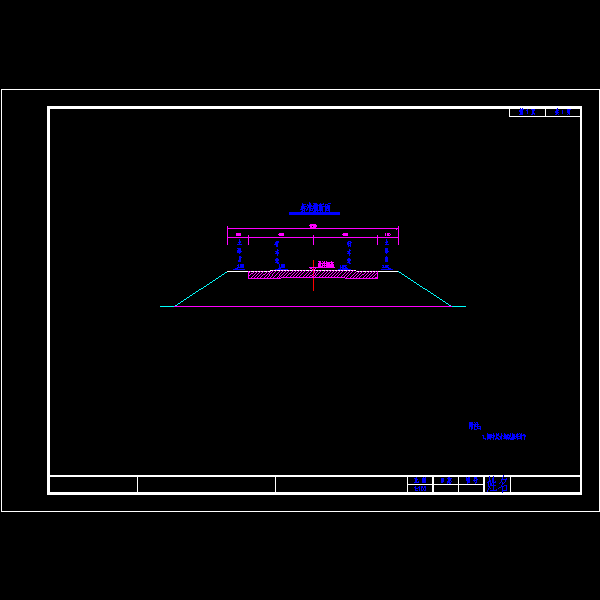

一、设计题目：长春至白山二级公路XX段施工图设计 　　二、设计目的 　　该资料的目的在于使学生能够正确运用已学过的公路勘测设计、路基工程、路面工程、桥梁工程、公路工程概、预算等理论知识和专业知识、依据给定的条件和设计要求综合地解决高等级公路中的线形设计、路基设计、路面设计、小桥涵设计以及公路工程概预算文件编制等问题。在指导教师的指导下，通过该设计，巩固所学的理论知识，初步掌握高等级公路设计的基本理论、方法和技能，提高和培养学生的计算、绘图、使用现行公路工程各种有关的规范、标准查阅收集有关资料，理论联系实际及解决实际问题的能力。 　　三、设计资料 　　1.主要技术指标 　　(1).计算行车速度：80ｋｍ/ｈ。 　　(2).路基宽度：12.0ｍ。 　　其中：行车道宽度：9.0ｍ。 　　土路肩：2×1.5ｍ。 　　(3).行车道标准路拱横坡1.5%，土路肩路拱横坡2.5%。 　　(4).路基设计洪水频率：1/50。 　　2.公路平面外业勘测设计资料(见附1)。 　　3.公路纵断外业勘测设计资料(见附2)。 　　4.公路横断外业勘测设计资料(见附3)。 　　5.路基路面设计资料(见附4)。 　　6.沿线地形、地质、气候、水文等自然地理特征： 　　(1).本路线位于伊通县境内，地形较较平坦，属平原微丘地形。 　　(2).本路线两侧大部分是农田，局部为丘陵林地，沿线植被比较发育，水土保持良好。 　　(3).沿线土质大部分为粉质中液限粘土，含水量较高，沿线工程地质较好。 　　(4).全线位于东北季节性冰冻地区，历年最大冻深1.70ｍ，公路自然区划为Ⅱ2区。 　　7.筑路材料 　　(1).沿线设取土场多处，最大运距5公里。 　　(2).沿线产中、粗砂、砂砾、碎石、生石灰等。 　　(3).水泥、粉煤灰由长春市供应。 　　(4).其他材料另定。 　　8.设计规范、标准及其他文件。 　　(1)．《公路工程技术标准》(JTG B01—2003)。 　　(2)．《公路自然区划标准》(JTJ003—86)。 　　(3)．《公路路线设计规范》(JTJ D20—2006)。 　　(4)．《公路路基设计规范》(JTG D30—2004)。 　　(5)．《公路沥青路面设计规范》(JTJ D50—2006)。 　　(6)．《公路水泥混凝土路面设计规范》(JTG D40—2002)。 　　(7).《道路工程制图标准》(GBJ 50162—92)。 　　(8).其他。
