小型山塘除险加固工程施工组织设计（CAD图纸12张）
附件详情
- 1 综合说明
- 1.1项目概要
- 1.2山塘综合整治的必要性
- 1.3整治的主要内容
- 1.4投资与工程效益
- 1.5结论及建议
- 1.6工程特性表
- 2 水文
- 2.1 流域自然条件
- 2.2 水文资料及测站基本情况
- 2.3 工程参数
- 2.4 设计暴雨洪水
- 3 建设内容和工程技术方案
- 3.1 坝顶高程复核
- 3.2加固方案的选择
- 3.3 工程总体布置
- 3.4工程环境整治
- 3.5工程量汇总
- 4 施工组织设计
- 4.1 施工条件
- 4.2 施工导流
- 4.3 主体工程施工
- 4.4土石方平衡
- 4.5 施工总体布置
- 附CAD图：

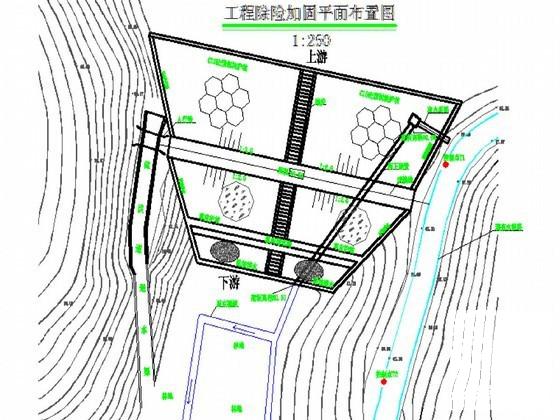

- 工程总 平面布置图
- 大坝除险加固断面图
- 大坝细部结构详图（3）
- 溢洪道加固及纵剖图
- 溢洪道断面图
- 人行桥
- 斜管设计图
- 斜管及进水口配筋图
- 消力池断面及配筋图
- 坝下涵管
附件详情
【项目概要】
该项目是一座以灌溉为主的小型山塘。其下游有XX村庄、苗圃农场、公路、通讯及输电线路等基础设施。始建于60年代，工程枢纽由大坝、溢洪道和放水涵管等建筑物组成。大坝为均质土坝，最大坝高8.11m，坝顶高程86.67～88.04mm（1985国家高程基准，下同），坝顶宽3.0m，坝长41.0m。溢洪道位于大坝右端，为混凝土缓坡明渠，进口高程为85.97。
【加固主要内容】
1、溢洪道泄洪能力不满足要求拆除、在控制段处新建一人行桥；
2、取水斜涵管及坝下涵管完全被淤堵拆除重建；
3、复核坝顶高程并采用粘土固化浆液对坝体及坝基础进行防渗处理；
4、整平坝顶并设置一20cm厚C20砼路面，对上下游坝坡进行护坡。
【大坝加固断面设计】
1、坝顶加固：坝顶高程86.50m，宽3m。采用20cm厚C20砼路面，两侧设25×40cmC20砼路肩，下铺设20cm厚碎石垫层。
2、上游护坡设计：上游坡坡比为1:2.0，将干砌块石护坡拆除，采用10cm厚C15砼预制块护坡，下铺设10cm厚砂垫层。
3、下游护坡设计：下游坡坡比为1:2.00，采用草皮护坡。
【溢洪道加固方案】
本次首先将原有的混凝土缓坡明渠溢洪道拆除，进口底板高程降为84.50m,溢流底宽1.5m,底板采用C25砼浇筑，两侧边墙采用重力式C20挡墙，并在挡墙上梅花型布置Φ50土工布裹头排水管。底板与边墙间设置纵向缝，缝采用橡胶止水进行防渗。因溢洪道出口下泄处，距离大坝坝脚较近，为避免下泄洪水对下游坝脚产生影响，沿左侧山体边坡人工开挖一条退水渠（无规定尺寸，根据现场地形控制开挖）。
35页 CAD图12张
大坝除险加固断面图

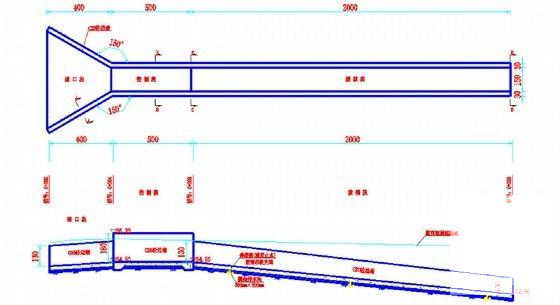

溢洪道加固及纵剖图

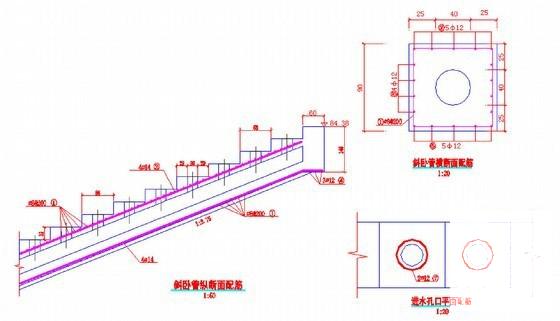

斜管及进水口配筋图
-
