东深高速公路标段CAD施工方案图纸设计

在该资料中,主要是进行东深高速公路的设计。设计部分的公路全长3500m,设计车速100km/h,双向六车道,设置中央分隔带。    对交通量进行了分析,查找相应技术规范,确定公路的等级以及设计需要的各种参数。在平面图中进行选线,然后又对道路路线进行了平面线形设计,本路线有两段曲线设置缓和曲线,并设置超高。纵断面的设计中有五个竖曲线,并且也满足了平纵面线形组合设计中的各种要求。在横断面的设计中,确定了横断面组成及各种要素后,绘制横断面图。路基设计的基本内容,就是确定路基边坡的形状和坡度。在挡土墙设计中满足了各种稳定性的验算。路面设计内容中包括路面类型与结构设计。最后的概算设计为计算机辅助计算,同时也给出了各部分内容相关的表格与图纸。    通过这次设计不但了解建设公路的各个步骤,而且也能熟练的运用AUTOCAD进行制图。    本毕业设计的任务就是在教师的指导下独立完成东莞-深圳高速公路的设计工作,具体内容包括真理分析、平面设计、纵断面设计、横断面设计、公路排水规划设计及概算、设计文件的编制和图纸绘制。   1.资料整理与分析   设计资料是设计的客观依据,必须认真客观地分析。首先要对设计任务书提供的各种资料加以理解和必要的记忆,明确对设计的影响,在头脑中对工程要求、自然条件、材料供应情况和施工条件等,构成一幅明晰的画面;其次要对资料进行分析、概括和系统地整理,从中抽取、确定有关设计数据。   2.路线平面、纵断面及横断面设计。   3.排水设计   4.设计文件   毕业设计文件包括设计说明书和计算书。说明书交代设计内容、设计意图。计算书交代设计中的具体计算方法和过程。   5.设计图纸   一般要求绘制路线平面图、纵断面图、路基标准横断面图、横断面设计图、路面设计图、路基排水设计图等主要图纸,编制直线、曲线及转角表、路基设计表、路基土石方数量计算表等表格,其中一部分图纸需要计算机绘图。    编制于2007年

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

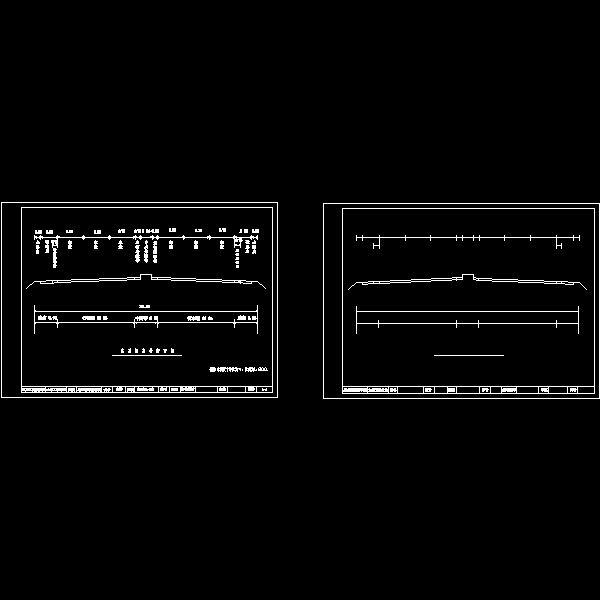

  • 4路基标准横断面06-8:30.dwg
    4路基标准横断面06-8:30.dwg

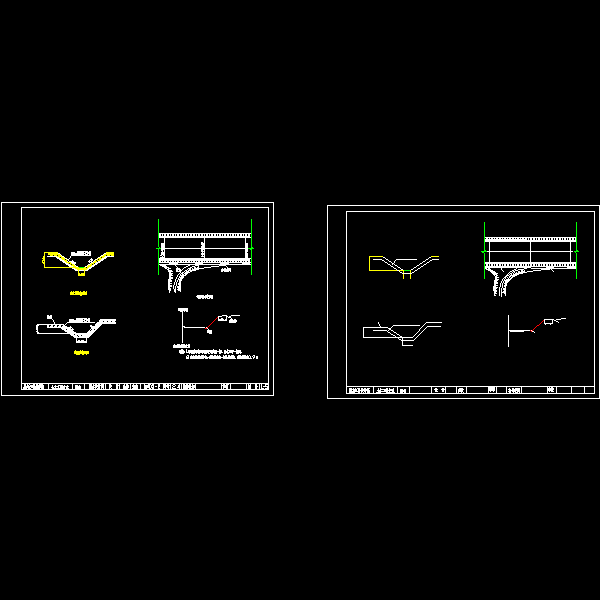

  • 5尚攀的排水图06-8:30.dwg
    5尚攀的排水图06-8:30.dwg

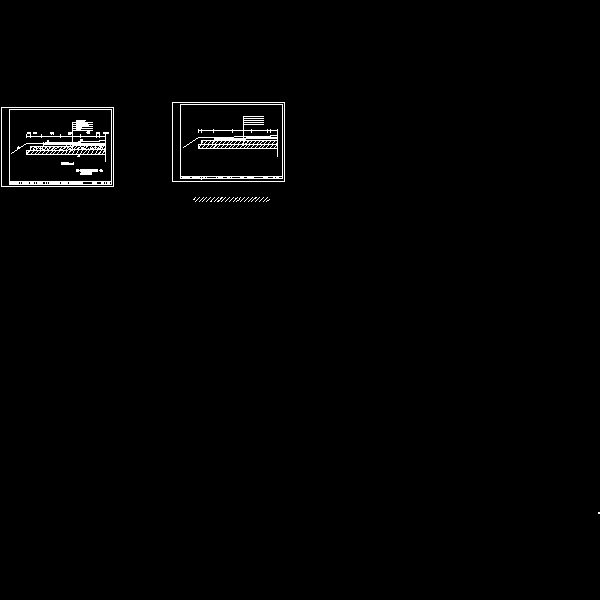

  • 尚攀路面结构图06-8:30.dwg
    尚攀路面结构图06-8:30.dwg

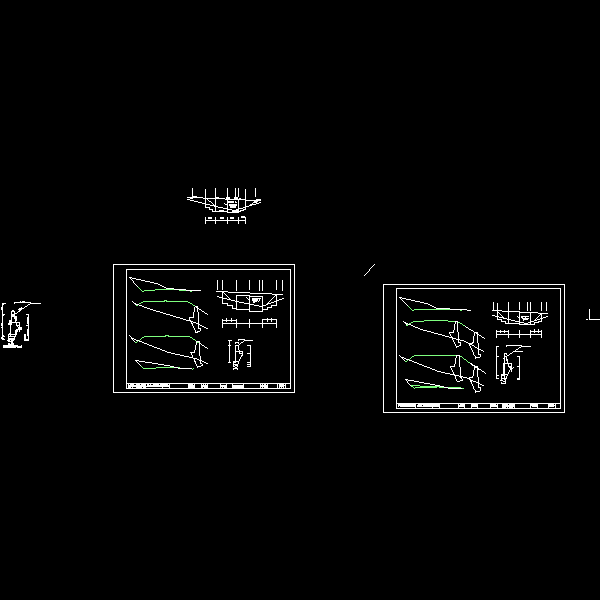

  • 挡土墙设计图06-8:30.dwg
    挡土墙设计图06-8:30.dwg
  • 横断面图.dwg
    横断面图.dwg
  • 纵断面图.dwg
    纵断面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
