武广客运专线乌龙泉至花都段大桥工程CAD施工方案图纸

1.桥跨布置:   10-32m 1-24m双线简支箱梁   桥全长:L=365.66   2、梁部施工组织设计   本桥箱梁采用预制、架设后浇翼缘板施工方法。垫石顶支座底板底之间设3cm厚的调平压浆层,垫石顶标高已考虑此项因素。   3、主要建筑材料   混凝土   C50混凝土:用于主梁   C30混凝土:用于桥墩、桥台、承台   C30混凝土:用于桩基础。   钢材、钢筋   HRB335钢筋:用于构件主要受力钢筋。   Q235钢筋:用于一般箍筋及构造钢筋。   4、支座类型   本桥简支箱梁采用KTYZM系列圆柱面钢支座   5、墩台及基础   简支梁桥墩采用圆端形空心墩,桥台采用矩形空心台。   全桥墩台基础采用钻孔灌注桩基础。武汉台采用12φ1.0m钻孔柱桩, 1号墩采用9φ1.0m钻孔柱桩,2、9号墩采用8φ1.25m钻孔柱桩,3~8号墩采用9φ1.25m钻孔柱桩,10号墩采用8φ1.0m钻孔柱桩,新广州台采用9φ1.25m钻孔柱桩。   6、固定支座设置情况   全桥固定支座设于每孔梁的武汉端(下坡端)。   7、基础及下部结构施工方案   陆地上桥梁基础施工施工较为简单,按常规施工方法即可。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 封面.dwg
    封面.dwg
  • 曲线布置.dwg
    曲线布置.dwg

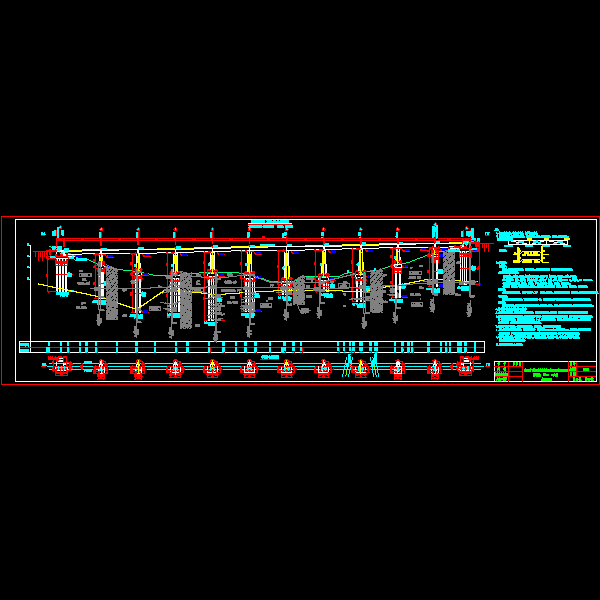

  • 石坑大桥全桥布置图.dwg
    石坑大桥全桥布置图.dwg
  • 石坑大桥展示图.dwg
    石坑大桥展示图.dwg

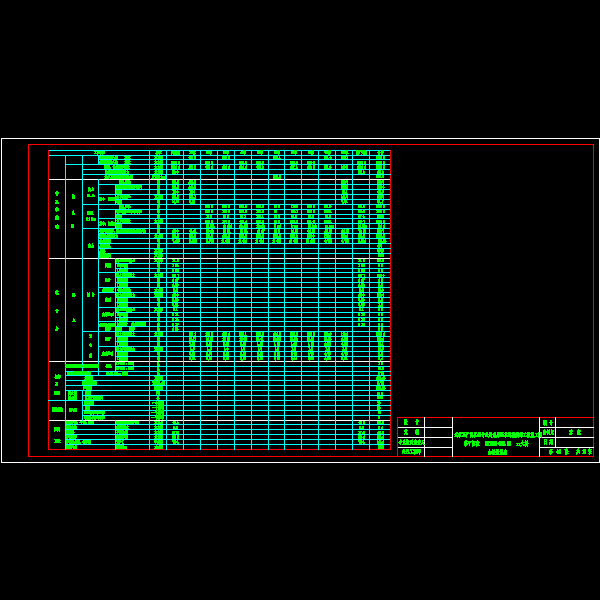

  • 石坑大桥数量-修(06.6.16).dwg
    石坑大桥数量-修(06.6.16).dwg
  • 石坑大桥目录.dwg
    石坑大桥目录.dwg
以上是部分截图,请下载附件后查看完整高清内容
