5层大学科学实验楼给排水CAD施工方案图纸
- 建筑类别：文化
- 地上层数：5层
- 出图日期：2009
- 设计阶段：施工图设计
- 供水方式：市政供水
- 污废水排水体制：合流
- 设计内容：给排水,消火栓
附件详情
说明：1、化学实验室的酸碱污水经中和后方可排至室外污水管。
2、未注明的基础下雨水横出管的出水口标高均为-0.60
3、所有砂井均用铸铁栅盖，沉沙高度均比出水口低0.3M
4、砂井、检查井、粪井和阀门井的井面标高与规划路面相同。......
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

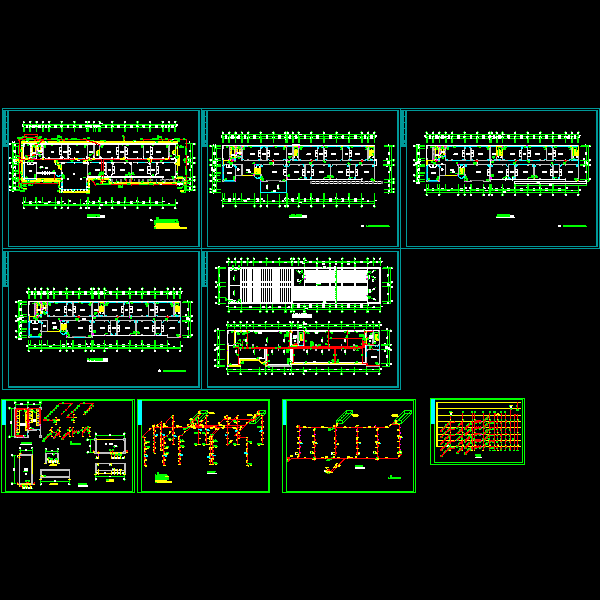

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.47 MB
- 收藏次数：0
-
文件名称：
附件-995788985856859787.rar
