网架结构设计施工图纸（钢结构，共14张）
- 建筑类别：其他
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：网架,网壳
- 抗震设防烈度：7度抗震
- 风压：0.50kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
不规则的球壳网架图
该资料包含：
结构设计说明
，网壳平面图，网壳立面图，网壳上弦节点及杆件编号，网架支托及檩条布置图，材料表，
节点详图
等
共14张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

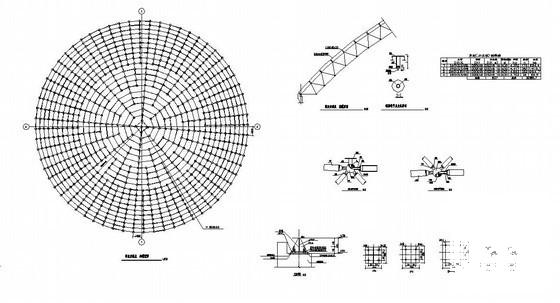

钢结构网架施工图 - 1 -

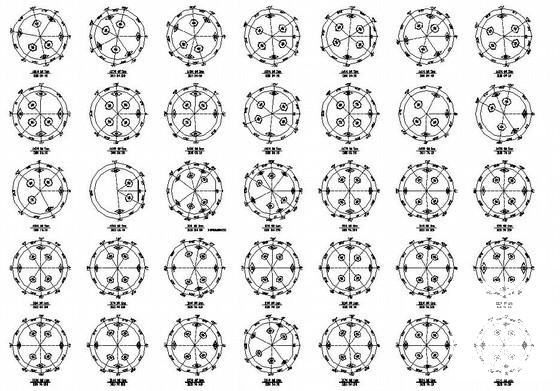

钢结构网架施工图 - 2 -

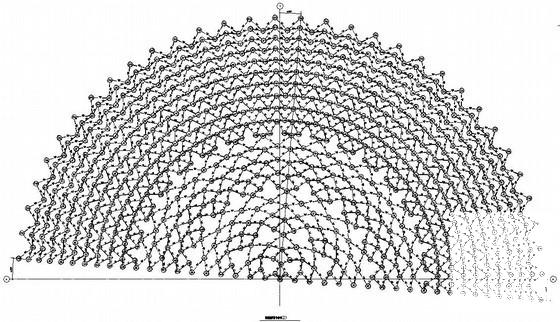

钢结构网架施工图 - 3 -

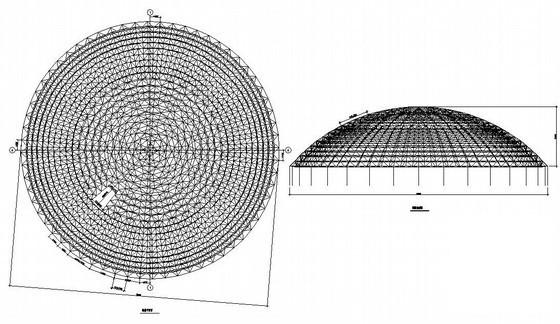

钢结构网架施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
