锅炉房给排水CAD施工图纸
- 建筑类别：其它建筑
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
附件详情
本锅炉房规模为3台4.2MW（6T/h）的热水锅炉，热水供、回水温度为95/70℃。锅炉为链条炉排快装热水锅炉，其型号、规格分别为SZL4.2-1.0/115/70-AⅡ、DZL4.2-0.7/95/70-AⅡ。所配鼓、引风机是厂家自行配套的。
为了减少锅炉房对环境的污染，本锅炉房的除尘间、水泵间均设消声门窗。锅炉除尘采用湿式除尘，既提高除尘效率又能脱硫。水泵的进、出口均设橡胶软接头，软接头工作压力为1.0MPa、工作温度为100℃。
给排水系统图
管道平面图
剖面图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

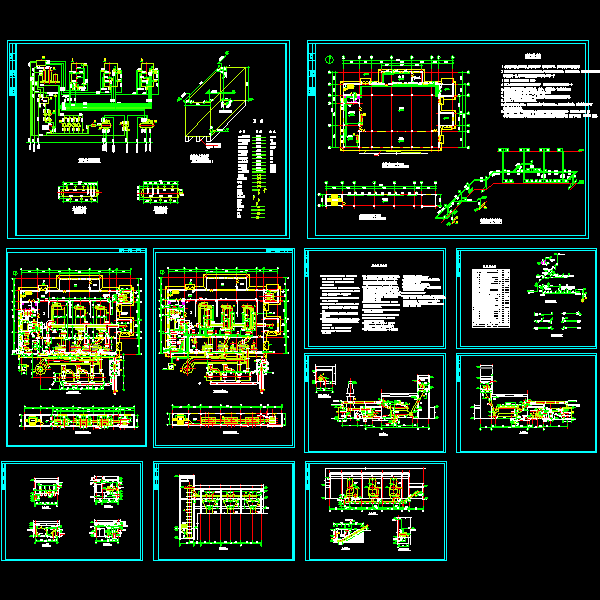

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
