3层大学体育活动中心给排水CAD施工方案图纸(室外消火栓系统)
- 设计说明：有
- 建筑类别：文化,体育
- 建筑高度：多层建筑
- 建筑面积：68846平方米
- 地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：9张
- 图纸年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：15
- 特殊系统：游泳池
- 大样节点：卫生间
- 热水供应方式：集中热水供应
- 项目地址：北京
附件详情
- 设计说明.标准图集目录.图例
- 附件详情
- 给水.热水.中水.排水系统图
- 图
- 地下层给排水.消防平面图
- 首层给排水.消防平面图
- 二层给排水.消防平面图
- 三层给排水.消防平面图
- 卫生间给排水平面图.系统图
附件详情
本稿件为某大学体育活动中心给排水施工图纸，总建筑面积68846平方米。建筑层数：3层；建筑高度：18.55米。
设计范围：该资料包括室内给水、热水、排水、中水、消防部分的设计。
2005年，共9张图纸。
三层给排水.消防平面图
卫生间给排水平面图
给水系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

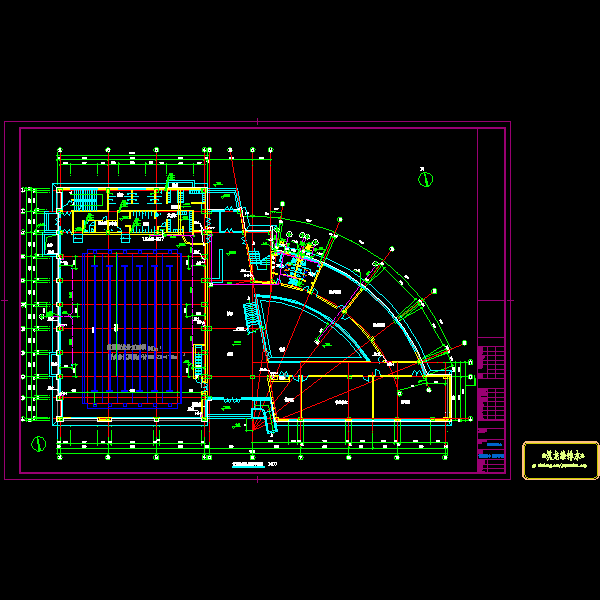

第 1 张图 -

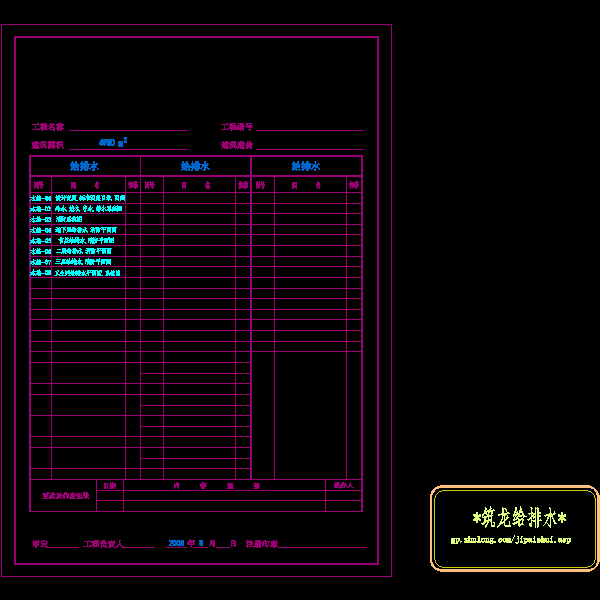

第 2 张图 -

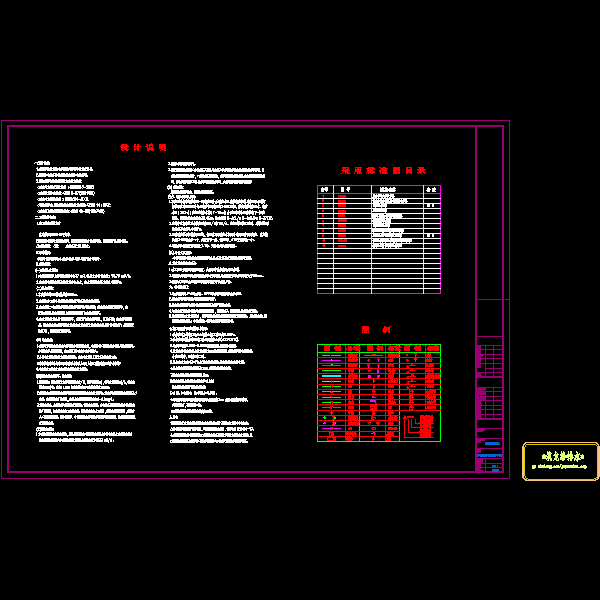

第 3 张图 -

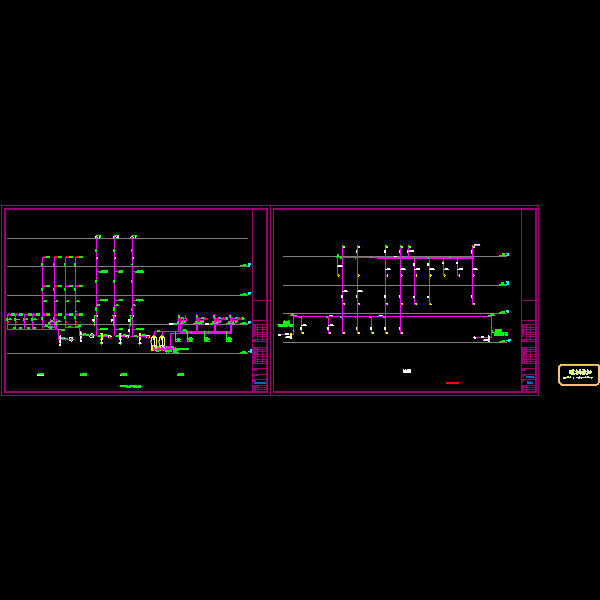

第 4 张图 -

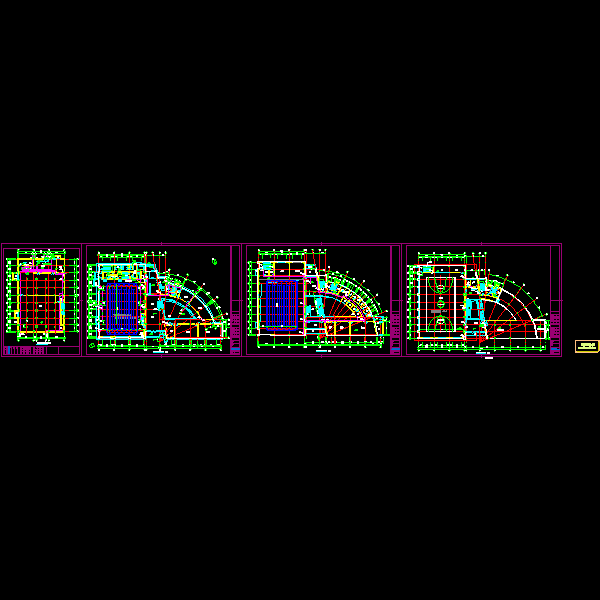

第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：1.15 MB
- 收藏次数：0
-
文件名称：
附件-995878077689869655.rar
