28层办公楼空调通风施工图纸(地下两层)

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计内容:空调,通风,防排烟,其它
  • 空调系统:制冷剂系统

附件详情

该项目办公楼,本楼地下两层,地上二十八层;地下两层为车库及设备用房地上二十八层均为办公用房。本工种设计内容为本办公楼的空调.通风及防排烟设计。本楼总空调冷负荷为4400KW,总空调热负荷为3560KW。本楼采用VRV空调系统,每层设置VRV室外机位,VRV系统实行分层设置。防烟楼梯间及封闭前室设计机械防烟系统,内走廊设计机械排烟系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

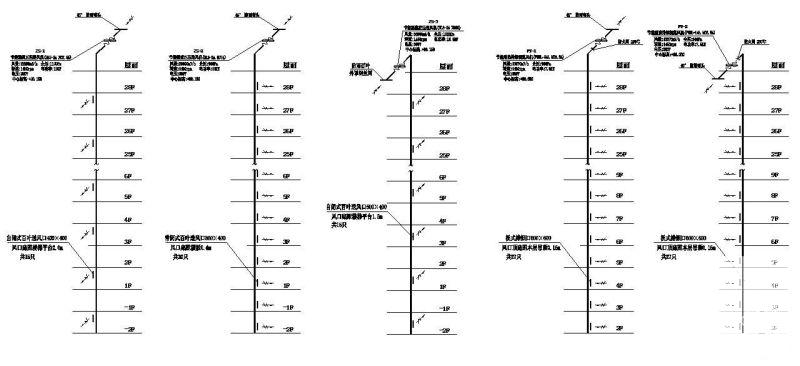

  • 办公楼地下通风 - 1
    办公楼地下通风 - 1

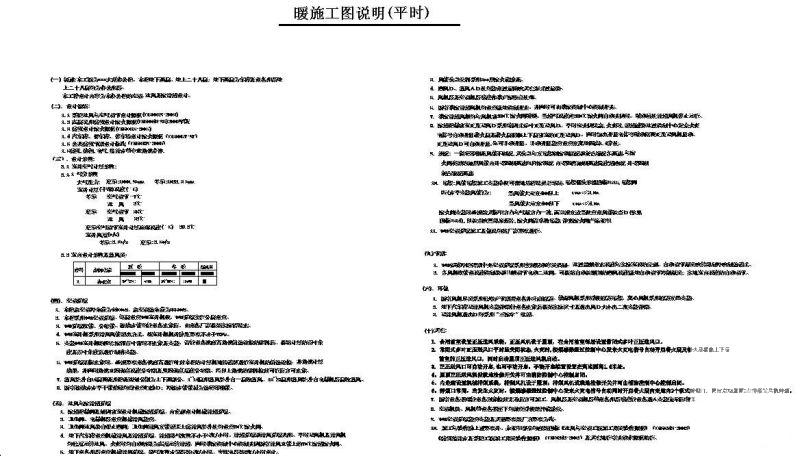

  • 办公楼地下通风 - 2
    办公楼地下通风 - 2

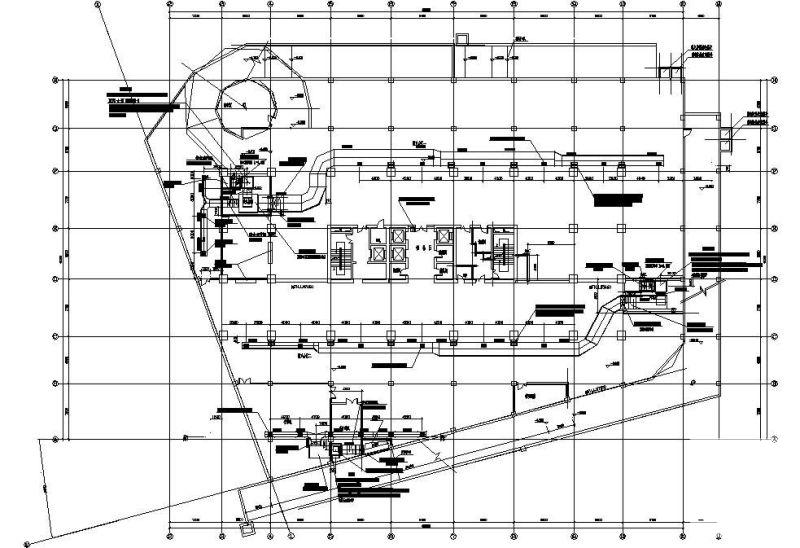

  • 办公楼地下通风 - 3
    办公楼地下通风 - 3

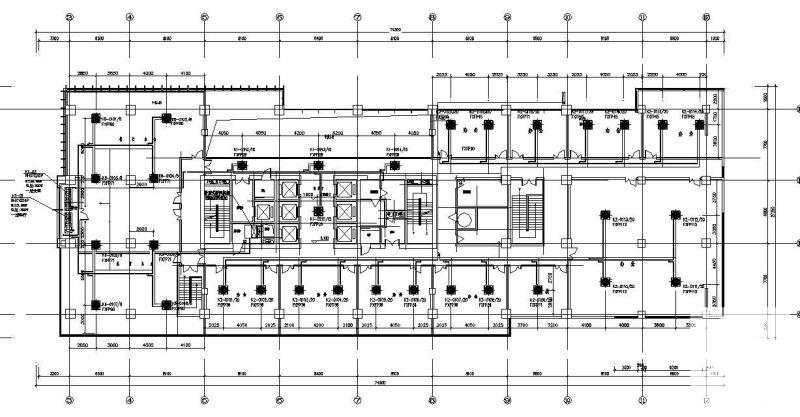

  • 办公楼地下通风 - 4
    办公楼地下通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
