12000平米地上5层医院空调施工平面图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:12000平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,同程式

附件详情

该项目有两大部分,一是门诊部,共三层;二是住院部,共五层。门诊部设有地下设备间。总建筑面积约12000平方米。制冷机房设于室外地面上。设计范围包括地上部分中央空调设计(洁净区由专业公司设计);地下室的通风、排烟设计。空调冷热负荷:计算冷荷:1610kW(洁净区预留180KW),计算热负荷:1060kW。冷源:采用直燃机组BYZ-150型,设于门诊部和住院部之间室外地面上的制冷机房内,供回水温度为7/14°C。冷却水供回水温度为32/37°C。热源:由远大直燃机组提供65°c的热水。空调供、回水温度为65°c/55°c。.空调水系统采用二管制,夏冬季冷热兼用;大楼标准层的空调水系统采用竖向同程式,各层水平管路局部同程式。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

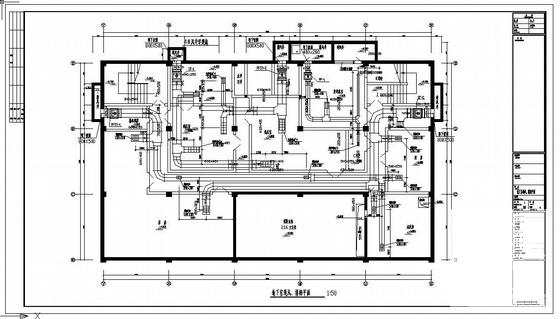

  • 医院施工图纸 - 1
    医院施工图纸 - 1

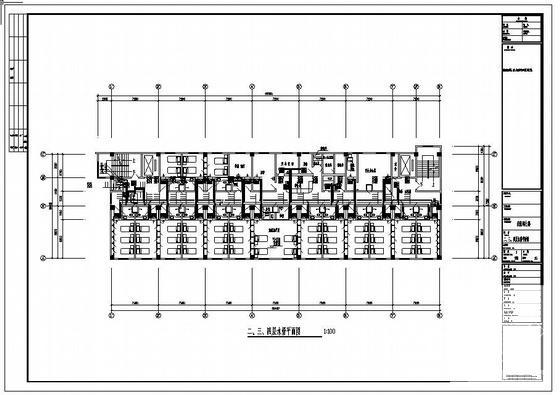

  • 医院施工图纸 - 2
    医院施工图纸 - 2

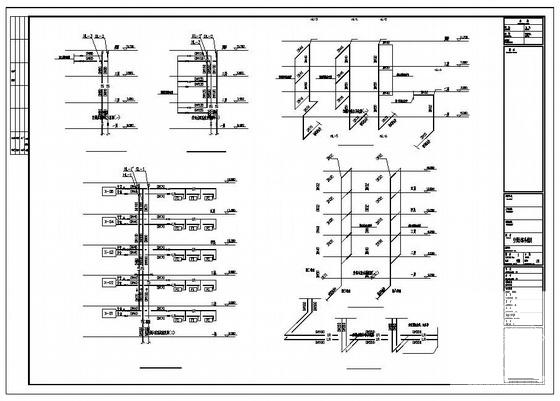

  • 医院施工图纸 - 3
    医院施工图纸 - 3

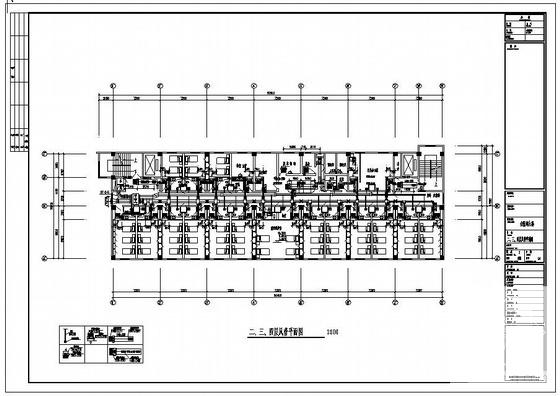

  • 医院施工图纸 - 4
    医院施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
