门式刚架钢结构雨篷结构设计施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.70kN/平方米
- 参考图纸：7张
附件详情
钢
结构设计说明
、基础平面布置图、柱脚
平面布置图
、屋面支撑布置图、屋面檩条布置图、柱间支撑布置图、GJ图共7张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

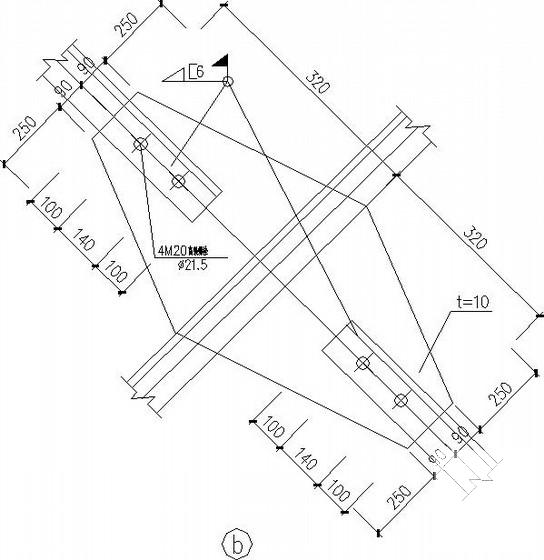

钢结构雨篷设计图纸 - 1 -
钢结构雨篷设计图纸 - 2 -
钢结构雨篷设计图纸 - 3 -
钢结构雨篷设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.22 MB
- 收藏次数：0
-
文件名称：
附件-995878959755677057570.zip
钢结构雨篷设计图纸下载
