10587平米13层综合楼中央空调施工图纸

  • 建筑类别:医疗
  • 建筑设计面积:10587平方米
  • 建筑地上层数:13层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计内容:空调,通风,其它
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,双管制,异程式,闭式

附件详情

该资料为xx医院综合楼暖通空调施工图设计。本建筑物共计建筑面积10587平方米。地上13层,地下一层。设计采用两管制水系统的空调方式。
该项目总设计冷负荷为732.5KW,夏季冷源选用两台YBWC110A水冷螺杆式冷水机组,单台制冷量为387KW。冷水机组设于地下室制冷机房内,冷冻水供回水设计温度为7~12C。冷却水由设于室外配搂屋顶的两台冷却塔提供,单台冷水量为100m /h,设计供回水温度为30~35C。
该项目总设计热负荷为720KW,冬季由市政热水经设于地下室制冷机房内的板式换热机组换热提供60C/50C空调热水。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

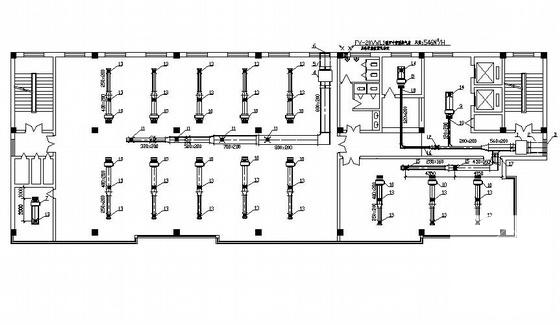

  • 中央空调施工图纸 - 1
    中央空调施工图纸 - 1

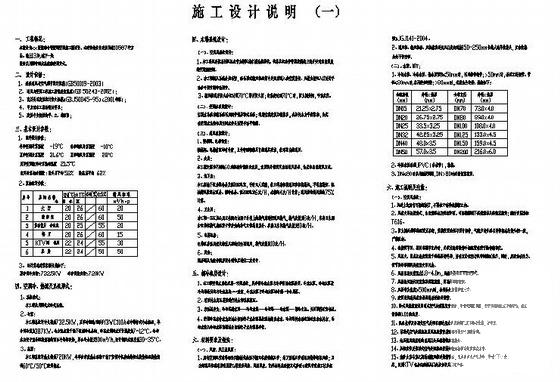

  • 中央空调施工图纸 - 2
    中央空调施工图纸 - 2

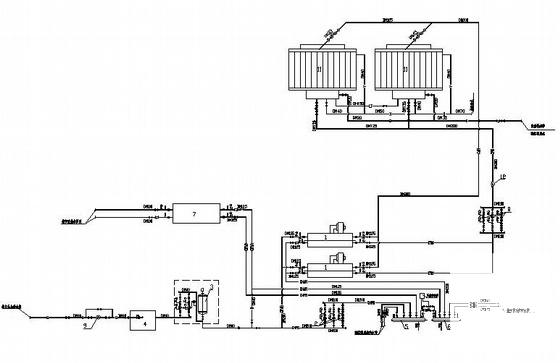

  • 中央空调施工图纸 - 3
