24649平米地上6层研究中心空调施工图纸

附件详情

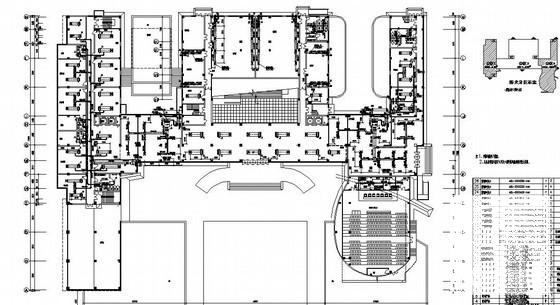

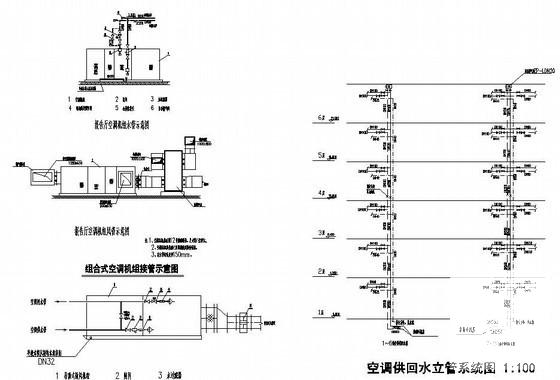

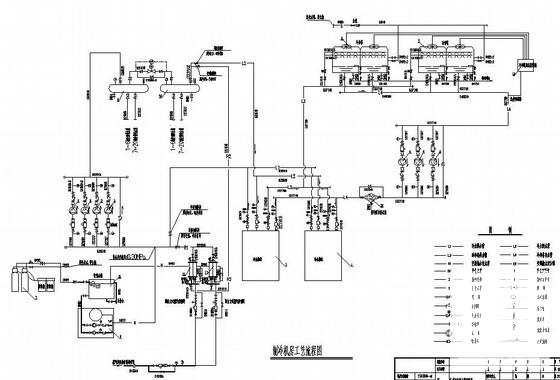

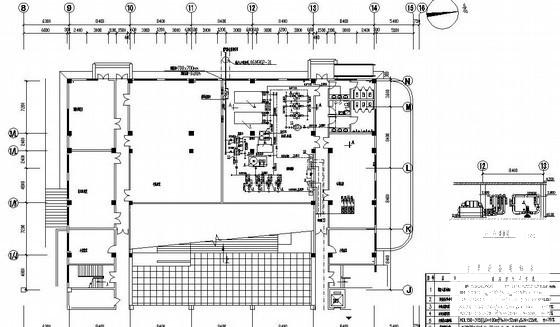

本建筑地上6层，地下1层，建筑高度为27.6米。总建筑面积为24649.71平方米。 中央制冷机房设置在地下一层，机房内设两台螺杆式水冷冷水机组提供夏季供回水温度为7/12°C的空调冷水；冬季使用城市集中供热管网提供的0.6MPa的饱和蒸汽，经两台浮动盘管式汽水换热器换热后提供供回水温度为60/50°C的空调热水。空调水系统采用一次泵变流量系统，大空间的产品展示厅、报告厅、多媒体室均采用低速全空气系统，气流组织为上送，集中回风。小开间房间、会议等场所采用风机盘管加新风系统。
