麦仓结构设计施工图纸(钢筋结构设计,共4张)

  • 建筑类别:农业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:筒仓
  • 参考图纸:4张
  • 设计年代:近代

附件详情

该资料包含:麦仓外通廊及雨蓬平面图,麦仓仓壁平面配筋图,麦仓底板结构布置图,麦仓底板结构配筋图,探仓孔周边加强筋及埋件做法,屋面结构布置图,仓顶梁、柱配筋图,仓顶板结构配筋图,仓顶板结构布置图等
共4张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

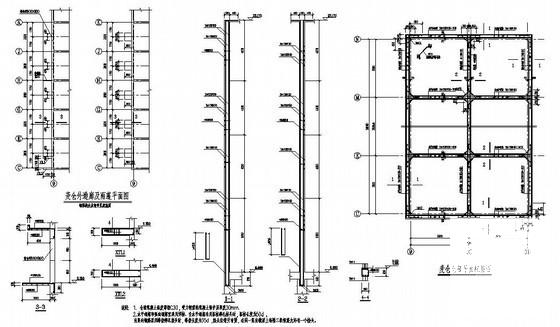

  • 钢筋结构施工图 - 1
    钢筋结构施工图 - 1

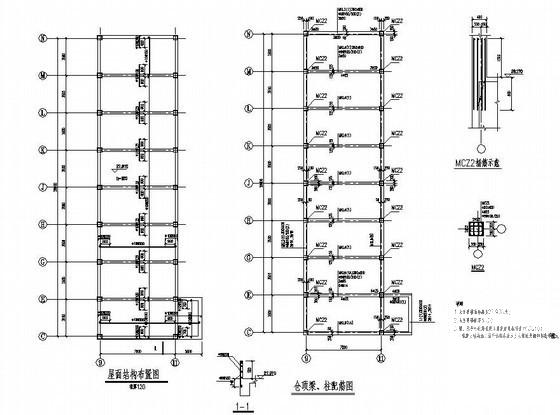

  • 钢筋结构施工图 - 2
    钢筋结构施工图 - 2

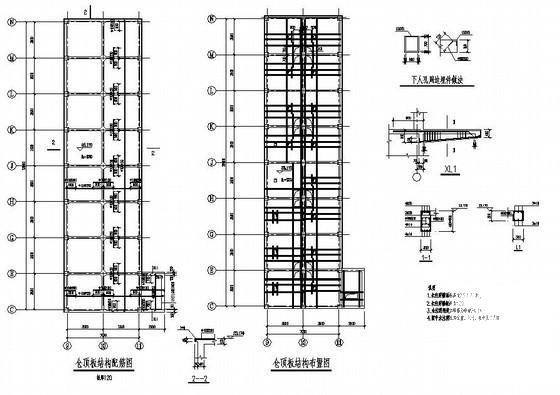

  • 钢筋结构施工图 - 3
    钢筋结构施工图 - 3

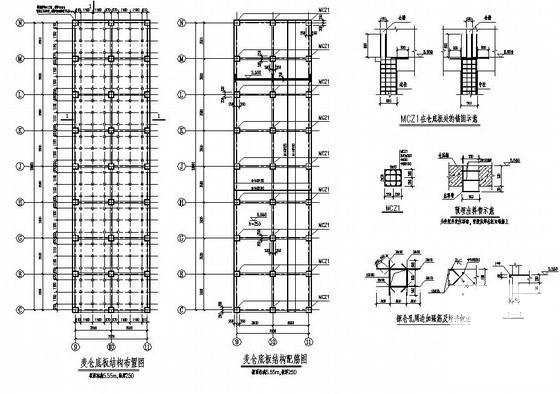

  • 钢筋结构施工图 - 4
    钢筋结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
