2层智能大厦弱电系统集成CAD施工图纸(dwg)

  • 建筑类别:商业
  • 建筑高度:多层建筑
  • 地上层数:1层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 地下室用途:商业,设备用房
  • 设计:继电保护,电气控制,其它
  • 弱电设计:视频监控系统,综合布线系统,机房工程,其它

附件详情

  • 1、智能化系统集成设计说明
  • 2、主设备材料清册
  • 3、系统集成框图
  • 4、控制中心系统图
  • 5、控制中心电视墙及监控台效果图
  • 6、控制中心及网络机房平面布置
  • 7、控制中心A-A剖面
  • 8、控制中心琴台柜结构图
  • 9、网络机房A-A剖面
  • 10、机房接地平面
  • 11、B座地下一层UPS室平面
  • 12、控制中心配电系统
  • 13、电梯及冷机集成布线平面
  • 14、电梯集成布线平面

附件详情

该附件是智能大厦弱电系统集成图纸,总共14张。
该资料主要内容是智能化系统集成设计。

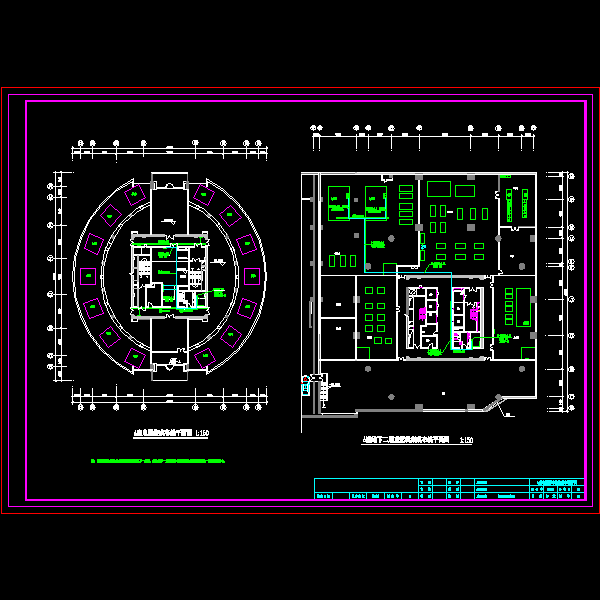

A座电梯集成布线平面图

控制中心电视墙及监控台效果图

控制中心系统图

网络机房A-A剖面

系 统 集 成 框 图

控制中心琴台柜结构图
