27层大厦弱电系统集成施工图纸

北该附件为高层大厦弱电系统集成图纸

一、项目概要

该项目是由河南天地置业有限公司开发的A、B两座建筑组成的建筑群,总建筑面积为95958.64平方米。其中:A座地下2层,地上27层,地下层为设备用房及停车场,17层以上河南发改委自用,其余作为写字楼出租。

B座地下2层,地上15层,地下层为设备用房及停车场,一层~十五层中部分作为写字楼出租,其余为酒店式公寓。

二、系统设计范畴

本智能化系统工程具有子系统多、功能复杂、相互联系多的特点,故特设计集成系统来协调子系统之间的相互关系并实现数据和信息的共享。系统集成平台选用HONEYWELL(霍尼威尔)的5000点EBI软件包,并配置OPC客户端。集成范畴包括:楼宇自控系统、安全防范系统和消防自动化系统。

大厦弱电系统集成图纸

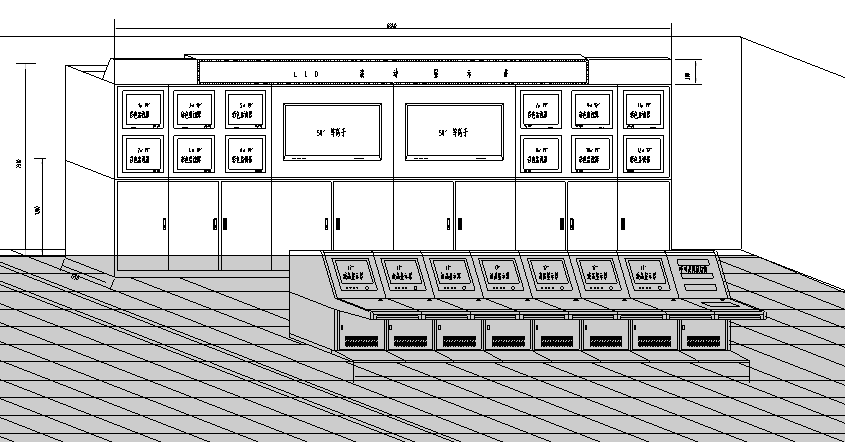

控制中心电视墙及监控台效果图

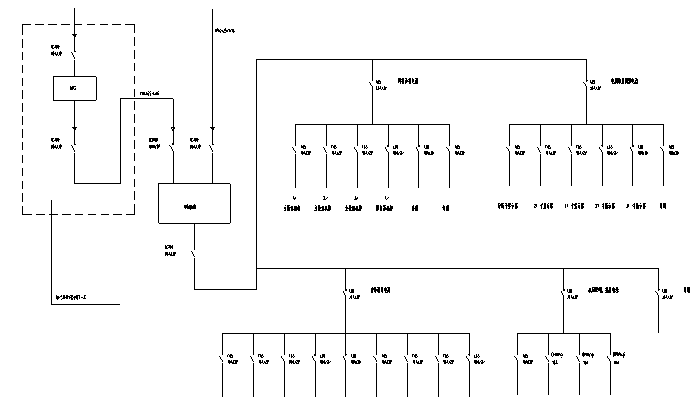

控制中心配电系统

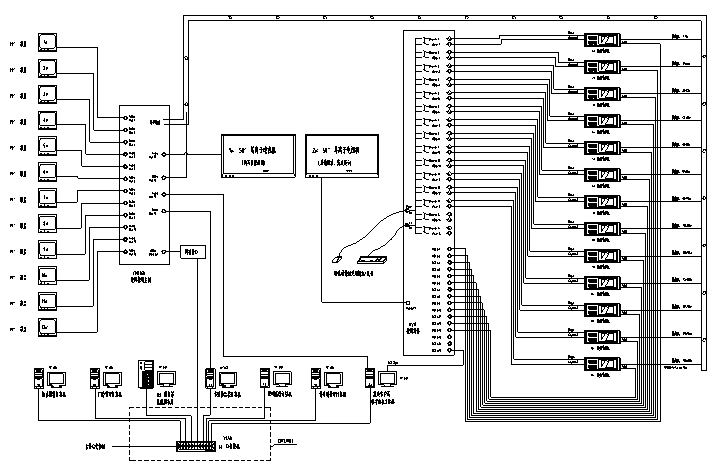

控制中心系统图

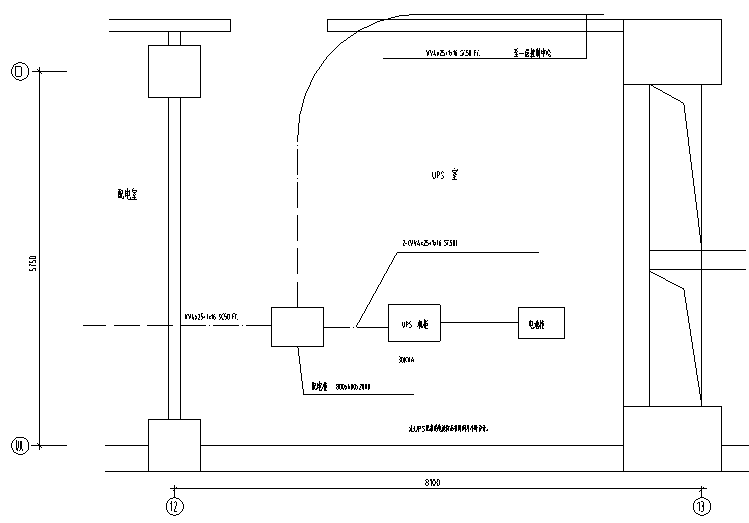

B座地下一层UPS室平面

B座电梯集成布线平面
