2层一大型电子厂房电气设计CAD施工图纸

一：项目概要

该项目为河南某工厂设计图，地上局部二层，高度8.10m，总面积为26477.82平方.该项目为丙类厂房,耐火等级为一级,属大型建筑.

二：设计范围

1）220/380V配电系统；工艺配电系统不在该资料之内，由业主另行委托。

2）建筑物防雷、接地系统；

3）综合布线系统；

4）火灾自动报警系统；

三：供配电系统

1.一级负荷包括：消防用电设备；疏散照明；走道照明、客梯电力.

负荷容量：一级370.5kW；其他负荷等级均为三级，负荷容量：三级约758kW。根据甲方要求，其它负荷等级按二级设置。

2.本建筑所用电源由室外变压器室引自本建筑内两个低压配电室，由低压配电室供给本建筑用电负荷。电缆均引自配电室配电柜，然后放射式至各区域分配电箱，二级负荷终端自动切换。

.该项目低压配电系统，进线低压电缆为三相四线，在配电间配电柜处重复接地后，楼内配电低压电缆为三相四线加接地专用PE线。

4.该项目低压配电电压为0.23KV/0.40KV，照明使用电压为220V，电力使用电压为380V。

5.由低压配电柜引至各用电点的供电，按建筑设计的要求及使用功能的不同分别采用树干式、放射式或两者相结合的供电方式。

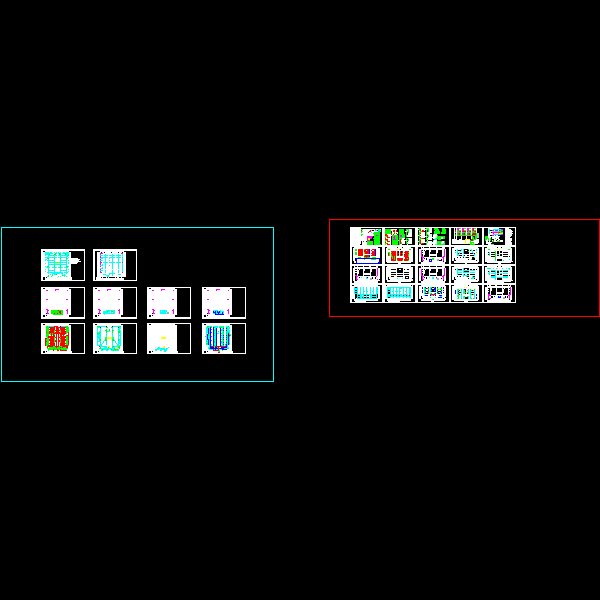

四：图纸展示

轴二层电力平面图

轴二层火灾报警平面图

轴二层

轴屋顶

轴一层接地平面图

轴一层照明平面图
