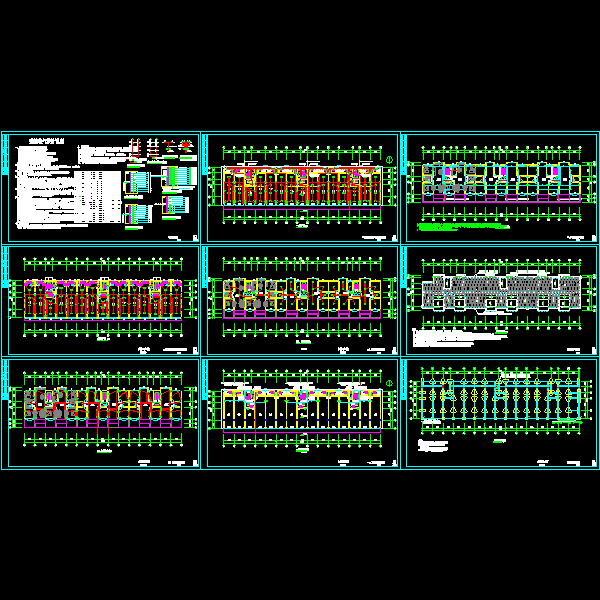

商住偻电气CAD施工图纸

建筑电气设计说明

一、设计依据和适用的主要规范和标准：《建筑 》GB50034-2004《 规范》GB50054-95《建筑物防雷设计规范》GB50057-94(2000年版)《供配电系统设计规范》GB50052-95《通用用电设备配电设计规范》GB50055-93《建筑电气工程施工质量验收规范》GB50303-2002《 设计规范》GB50303-2002甲方要求，相关专业提供的工程设计资料。

二、项目概要：该项目为大桥正大公寓,火灾危险性分类为丙类,总建筑面积为3053.11平方米，建筑主体高度13.7m,框架式结构，基础形式为桩基。

三、设计内容与分工：强电：包括一般照明,空调,建筑物防雷及设备保护接地系统设计。弱电：包括一般电视,电话,网络系统设计。

四、供电方式：该项目供电均为三级负荷。负荷容量Pe=100kW，进户电源直接引自小区低压电网，采用直埋地电力电缆沿地暗敷引入，在进户处做重复接地处理，其接地电阻小于壹欧姆。该项目电源电压为源电压为380/220V三相五线制供电，保护系统采用TN-C-S系统。照明使用电压为220V,柜式空调使用电压为380V。，荧光灯自带补偿使功率因数达到0.8及以上。该项目在底层设置集中计量表箱单独计量。

五、导线及敷设方式：该项目进户线采用YJV22-0.6/1kV型交联聚氯乙烯绝缘、聚氯乙烯护套内钢带铠装电力电缆沿地暗敷引至总配电柜。、配线配管管径除图中注明外，其它均按《建筑电气安装工程图集》JD50-605表确定穿管管径。

六、防雷与接地装置：

1、该项目按《建筑物防雷设计规范》（GB 50057-94）做第三类防雷建筑物的防雷措施设计。具体施工详《建筑物防雷设施安装》（99D501-1）。

2、明敷避雷带采用%
