酒店强弱电CAD施工图纸

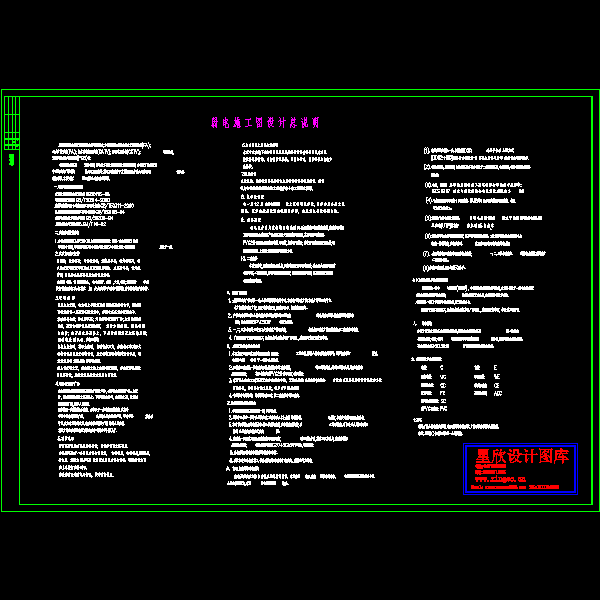

一、项目概要

龙南富业大酒店位于江西省龙南县,设计为三星级酒店。 按技术先进、安全可靠兼顾经济的原则设计。

二、设计依据及遵循的规范

1. 设计依据

(1) 龙南富业大酒店初步设计;

(2) 龙南县关于部门对龙南大酒店初步设计的审批意见;

(3) 各专业提供的设计条件.

三. 设计内容

1. 10kV

为满足三级酒店用电要求,由城市电网引来一组10kV环网供电回路对本酒店供电.变电所设于酒店地下室,高压环网柜按Safering系列金属封闭式单元组合型SF6环网柜设计,也可选用其它满足供电部门技术要求的同类产品.

2. 低压配电系统

(1)该项目负荷计算采用需要系数法,该项目主要用电指标为:

(2) 电力变压器的设置及低压配电系统

根据负荷情况,本酒店设两台10/0.4kV变压器(TM1,TM2),总容量为1260kVA.为保障消防负荷及其它重要负荷的供电可靠性,另设一台400kW(常载)柴油发电机组作应急电源,柴油发电机组带自起动装置,市电停电时自动起动,在15秒内恢复对重要设备供电。

本酒店共设四段0.4kV低压母线. 一、二段负荷为一般负荷(正常照明、空调等),三段为消防负荷,四段为非消防重要负荷(如客房、厨房冷柜等). 一、二段母线一般情况下由变压器供电,市电停电时,三、四段母线由柴油发电机组供电. 火灾时四段母线母联开关分励脱扣,保证对消防负荷可靠供电. 一、二段母线设联络,在任一台变压器故障时,仍可满足酒店的基本用电要求.

本建筑属商业建筑,于变压器低压侧及发电机出口处设总计量,以满足供电局收费要求,不计量再设分类计量. 为了便于甲方对一些用电单位进行管理及电耗考核,于这些出线回路设有功计量.

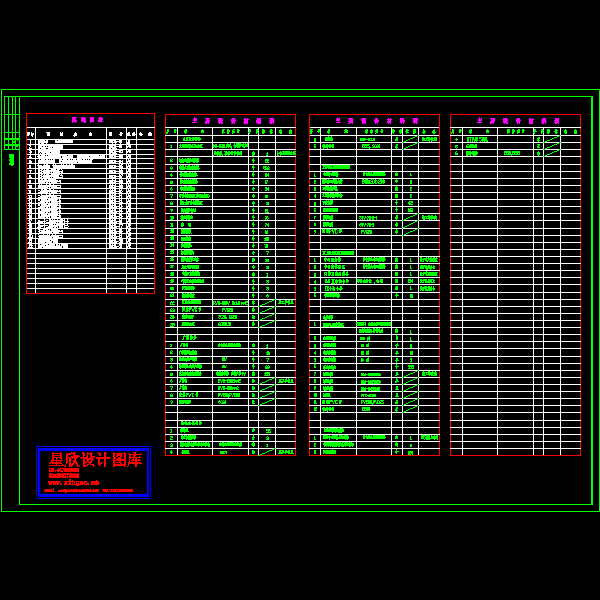

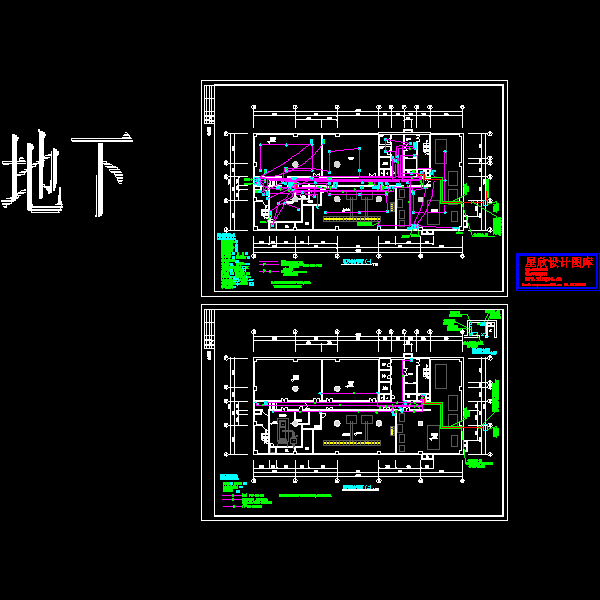

动力配电系统图（一）

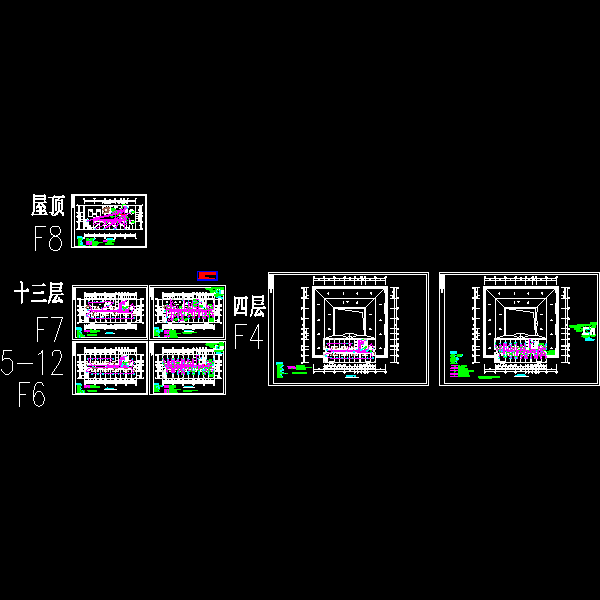

配电干线竖向系统图

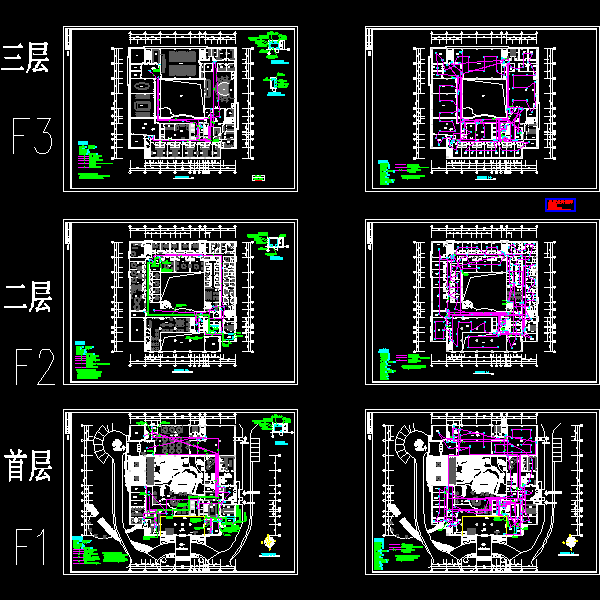

照明配电系统图（一）
