金城房地产十芴园项目

一、图纸说明

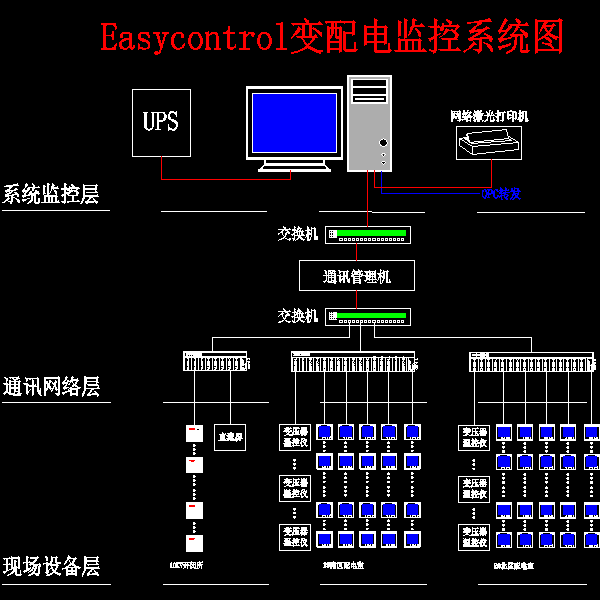

变配电监控系统一套

含操作系统及智能监控系统软件，含以下主要设备：工控机（含数据服务器、主机及液晶显 示器等）附属设备（打印机、通讯管理机柜、UPS、通讯转换器等）网线、总线、光纤等其 他附件。

含一个开闭所及两个变电所用的所有设备及组件，通讯柜体尺寸：宽*深 600*600（每个变 电所一台），附件数量由系统集成厂家根据现场实际情况确定。

系统集成厂家负责系统现场施工、安装、调试及服务。

二、图纸展示

封面

10KV电气主接线图

低压系统接线图

总
