产业园项目公寓楼电气施工CAD图纸(火灾自动报警系统)

一、项目概要

1.项目名称:上海某公寓楼装饰工程

2.建设地点:上海市松江区

3.建筑层数:该项目共地上7层。

4.建筑类别及面积:原建筑占地面积1239平方米,总建筑面积8767平方米。

5.建筑设计结构形式:现浇混凝土框架结构;使用年限:50年

抗震等级:三级,抗震设防烈度为7度,设计地震加度值为0.10g

本项目设计范围:1层至7层室内部分精装修(详见平面图),面积约8767平方米。

二、电气设计范围

1.电力配电系统

2.照明及应急照明系统

3.火灾自动报警系统

4.综合布线系统

5.视频安防监控系统

三、配电系统设计

1.负荷等级:该项目消防负荷、客梯、污水泵、生活水泵为二级负荷,其他均为三级负荷。

2.供电系统:由首层原有配电柜引来。

3.功率因数补偿:

集中功率因数补偿设于低压侧,采用并联干式电容器分组自动投切。补偿后功率因数高于0.95。

气体放电光源采用电感式镇流器时,在各灯具内附设电容进行分散补偿,补偿后功率因数高于0.9。

4.应急电源:

火灾时应急电源持续供电时间:应急照明和疏散指示不小于0.5小时,消防控制室、消防水泵房、消防相关风机机房内备用照明不小于3小时;火灾自动报

警系统不小于10分钟;火灾应急广播不小于20分钟;消火栓、消防泵、防排烟设备不小于3小时.

根据国家相关规范的规定和该项目的使用性质,灯具末端设置蓄电池,为应急照明系统提供电源,以保证在正常电源全部失电后,应急照明及疏散指示照明

灯具仍有短时持续供电的条件。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

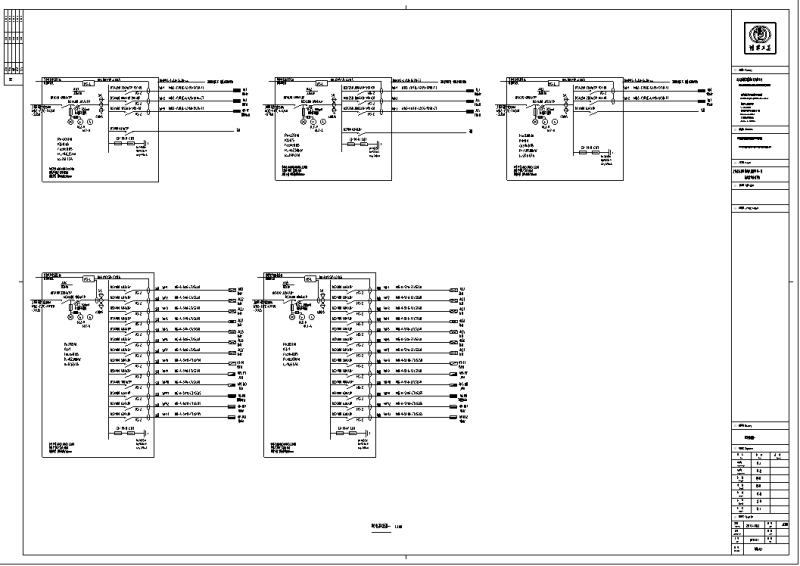

  • 产业园项目公寓楼电气施工CAD图纸(火灾自动报警系统) - 1
    第 1 张图
  • 产业园项目公寓楼电气施工CAD图纸(火灾自动报警系统) - 2
    第 2 张图
  • 产业园项目公寓楼电气施工CAD图纸(火灾自动报警系统) - 3
    第 3 张图
  • 产业园项目公寓楼电气施工CAD图纸(火灾自动报警系统) - 4
    第 4 张图
  • 产业园项目公寓楼电气施工CAD图纸(火灾自动报警系统) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
