公寓楼电气改造工程CAD图纸

施工说明：

一、项目概要：该项目为29幢学生公寓电气改造工程，建筑物共六层。楼内采用三相五线制供电，供电电压为380V/220V。进线电缆为2(VV22-3×120＋1×70)。

二、配线规格及线路敷设：

1、配线详阅电气平面图及电气系统图，图中未标注者交流插座线路为BV－3×2.5mm 、照明线路为BV－2×1.5mm2。每室进线为BV－3×4mm2。

2、计量柜出线从一层到六层垂直布线部分采用金属线槽，金属线槽半嵌装在走道墙壁上，在每层顶上设一只接线箱，每层水平出线利用80塑料线槽沿墙明敷(一层为100线槽）。洗衣机、盥洗室、网络电源垂直布线用PVC32管暗敷。

3、宿舍内插座布线均穿管沿墙暗敷，照明布线沿墙部分穿管暗敷，屋顶部分30线槽明敷设。2～4根导线穿PVCφ20管、5～6根导线穿PVCφ25管。弱电布线用PVC20管沿墙暗敷，管口引到墙外（暂不穿线）。

4、楼梯照明及灯到开关部分布线采用暗敷设。

三、设备安装高度：

1、动力配电柜（A1/A2）及计量柜（J1/J2）落地安装；配电箱（ALO）距地1.7米暗装。值班室、洗衣机、开水炉电箱距地1.5米暗装。

2、宿舍双联插座距地1.1米暗装；空调插座(Z2)距地2.6米暗装。有线电视电源(Z1)及有线电视信号插座距地2.6米暗装。宿管科及值班室插座0.4米暗装。网络电源插座(Z3)距地2米暗装，网络及电话插座与双联插座并排

暗装，高度1.1米。

3、开关距地1.3米暗装。

4、灯具吸顶安装。

6、图中寝室吊扇暂不安装，预留线路和接线盒

四、厕所水阀电源进线重新敷设，控制原线路不变。

五、施工严格按照平面图布线及系统图分布电气相位。

六、接地：

1、测量原接地电阻、如R≤4Ω则利用原接地装置，如不够则补打接地桩至合格。

2、接地连接线为40×4镀锌扁钢，引至A1及计量柜。

3、电缆中性线重复接地。

七、本说明未涉及部分按《 施工及验收规范》操作。

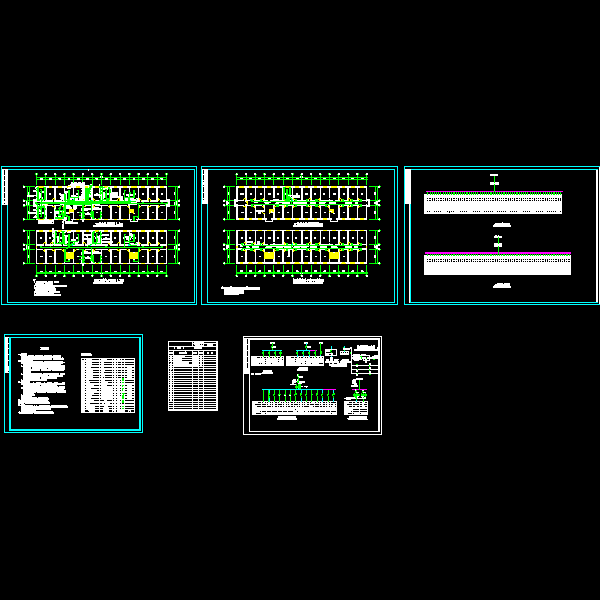

电气平面图

干线平面图

配电系统图
