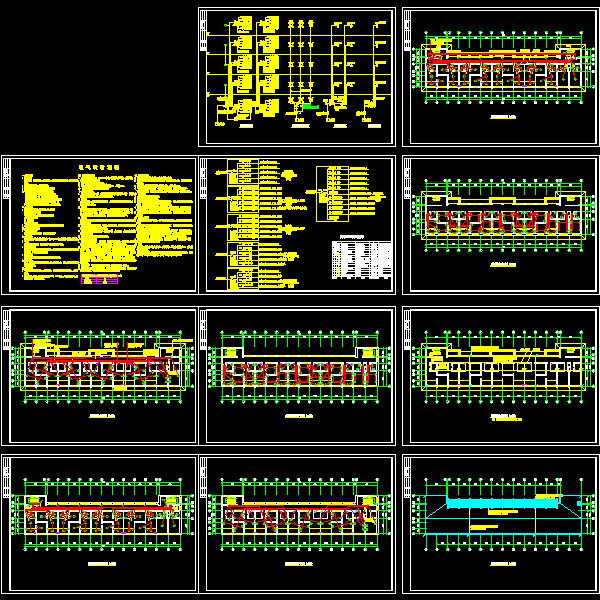

5层公寓楼电气CAD施工图纸

该附件为某公寓楼电气施工图

一．设计依据

1、建筑概况：地上五层，层高3.0米，均为公寓；建筑结构形式为砖混结构，现浇混凝土楼板。

2．相关专业提供的工程设计资料；

3．建设单位提供的设计任务书及设计要求；

4．中华人民共和国现行主要标准及法规：《民用建筑 》JGJ/T 16-92《住宅设计规范》GB 50096-1999 2003年版《建筑物防雷设计规范》GB 50057-94 2000年版《有线电视系统工程技术规范》GB 50200-94其它有关国家及地方的现行规程、规范及标准。

二．设计范围

1、该项目设计包括红线内的以下电气系统:

1）220/380V配电系统；

2）建筑物防雷、接地系统及安全措施；

3）有线电视系统；

4）电话系统；

5）网络布线系统；

2. 该项目电源分界点为底层电源进线箱内的进线开关。

三．220/380V配电系统

1、负荷分类及容量：用电负荷均为三级负荷，其容量为240KW。

2．供电电源：该项目从小区就近变电所引来一路220/380V电源供给本楼的负荷用电。

3．计费：根据建设单位要求，该项目住户电费采用IC卡电表。

4．住宅用电指标：根据住宅设计规范及建设单位要求，该项目住宅用电标准为双职工公寓每户4kW。单职工公寓每户3KW。

5．供电方式：该项目采用放射式与树干式相结合的供电方式。

6．照明配电：照明、插座均由不同的支路供电；除空调插座外，所有插座回路均设漏电断路器保护。

四．设备安装

1、住户配电箱底边距地1.8m嵌墙暗装，其余配电箱均底边距地1.4m嵌墙暗装。

2．除注明外，开关、插座分别距地1.3m、0.3m暗装。卫生间内开关、插座选用防潮、防溅型面板。

插座及接地平面图

插座

接地平面图

弱电平面图

屋面

照明平面图
