中央社会主义学院学员宿舍及文体中心建设项目

一、项目概要

建设单位:中央社会主义学院

建设地点:该项目位于中央社会主义学院现状院区内。总配电室位于院内西北侧,下设电缆夹层。

分配电室位于文体中心地下一层,变电室下设1.4米电缆沟。

工程性质:教育科研配套工程, 为二级重要客户。

总配电室已建成投入使用,该资料包含对总配电室高低压系统的改造以及对位于文体中心分变配电室的设计。

中央社会主义学院原教学楼、办公楼、图书馆、学员餐厅、学员公寓、礼堂、教工住宅楼,总建筑面积86534 平方米,主要用于学员住宿、文体活动等。

新建文体中心总建筑面积:46203平方米(其中地上建筑面积: 29224平方米,地下建筑面积:16979平方米)。

原供用电合同容量总计3200kVA,10kV双路供电,高压有联络。增容后容量总计7500kVA,10kV 双路供电,高压有联络。其中总配电室增容后容量为5000kVA,新建分配电室容量为2500kVA。

原总变配电站:增容后装机容量为5000KVA 2x2500KVA。

新建文体中心分变配电站:新装机容量为2500KVA 2x1250KVA。

二、图纸展示

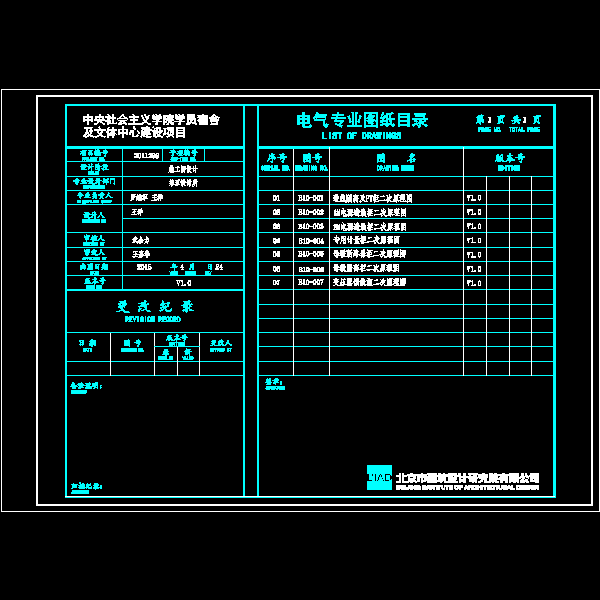

封面

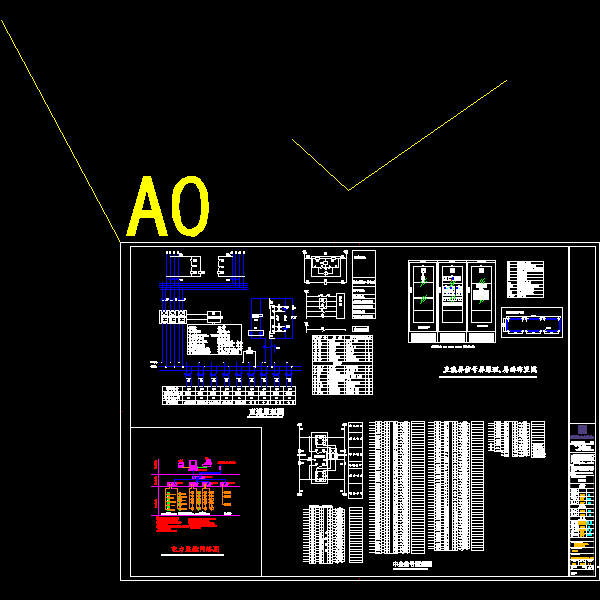

变压器馈线柜二次原理图

电力监控网络图

高压一次系统图

直流屏信号屏原理,屏面布置图

直流原理图

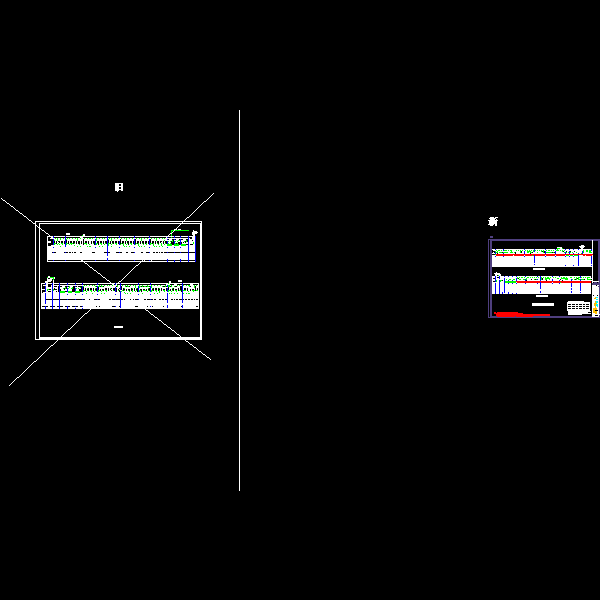

总变配电室低压配电系统图

总变配电室设备布置平剖面图
