商场照明CAD施工图纸

一、图纸说明

从低压配电屏配出的照明电源干线采用ZR-YJV铜芯电缆在电气竖井内敷设,配电线路均采用BV-0.45/0.75KV线在吊顶内穿钢管敷设,引下时导线沿墙、柱暗敷。

敷设代号:

UPVC--穿硬质塑料管敷设

SC--穿钢管敷设

WC--沿墙暗敷

CC--沿顶板暗敷

2.铁制暗装配电箱内设N,PE端子, 井内配电箱安装高度为底边距地1.4m,AL1-AL26配电箱安装高度为底边距地2.5m。系统图中配电箱尺寸为参考尺寸,实际尺寸由具体厂商决定。

3.设计中的灯具型号、规格以及安装的位置、方式、高度等详见装修专业相关图纸,并在工程实施前需根据实际安装的灯具或设备容量的情况对设计配电系统进行校核。

图纸展示

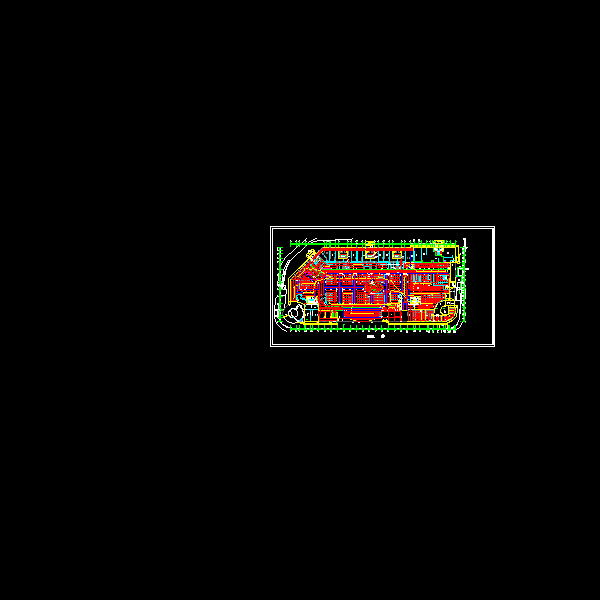

一层

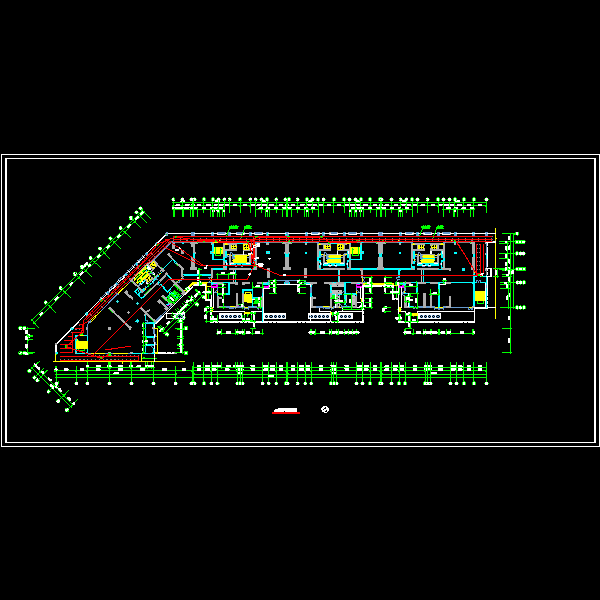

二层照明平面图

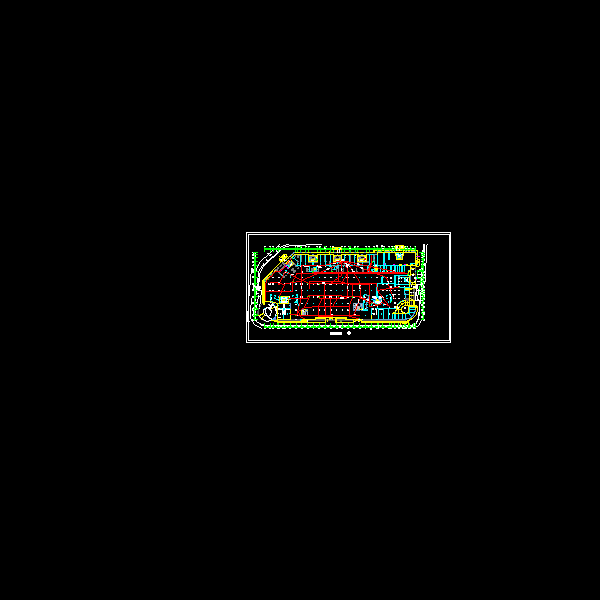

疏散、寻更、应急照明平面图

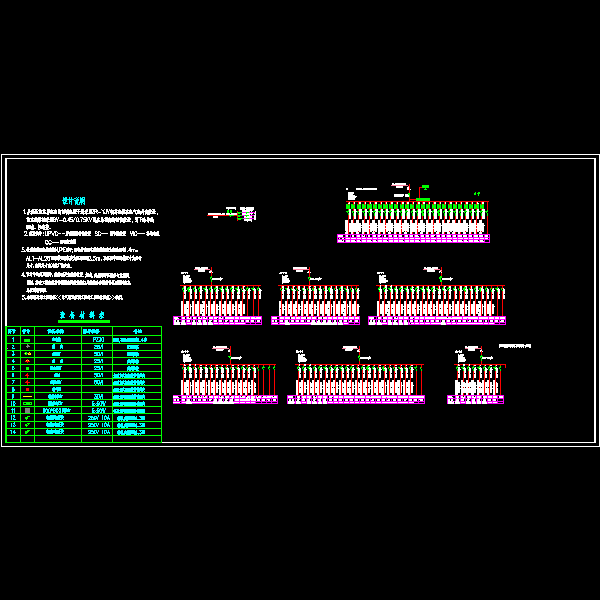

系统图
