4S店结构设计图(14图纸)

附件详情

某4S店结构设计图
该资料为:某4S店结构设计图
基本风压0.40 kN/平方米
基本雪压0.25 kN/平方米
结构体系采用焊接型截面门式刚架、梁柱拼接采用高强螺栓,柱和混凝土基础采用预埋锚栓连接。
该资料包含:
结构设计说明 、基础平面布置、基础详图、基础梁柱配筋详图、地脚锚栓预埋平面布置、结构立面布置、屋面结构平面布置、结构平面布置、屋面檩条平面布置、墙面檩条布置、GJ详图、 节点详图 共14张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

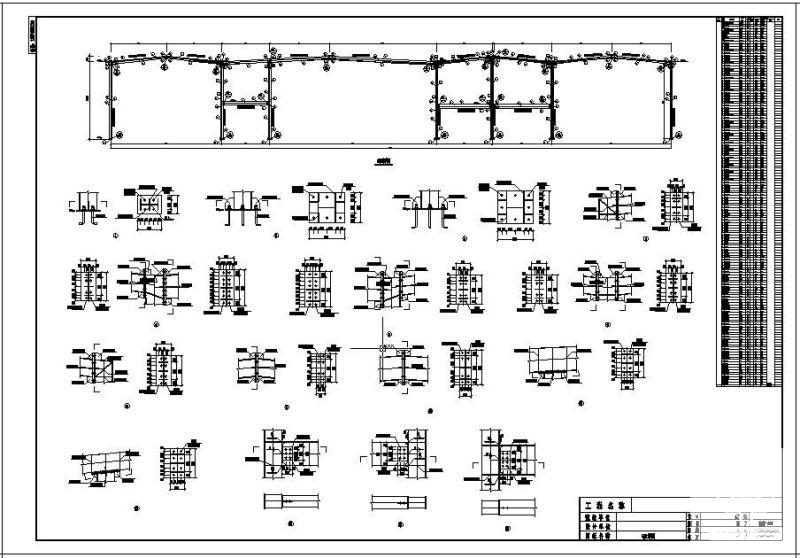

  • 结构设计图 - 1
    结构设计图 - 1

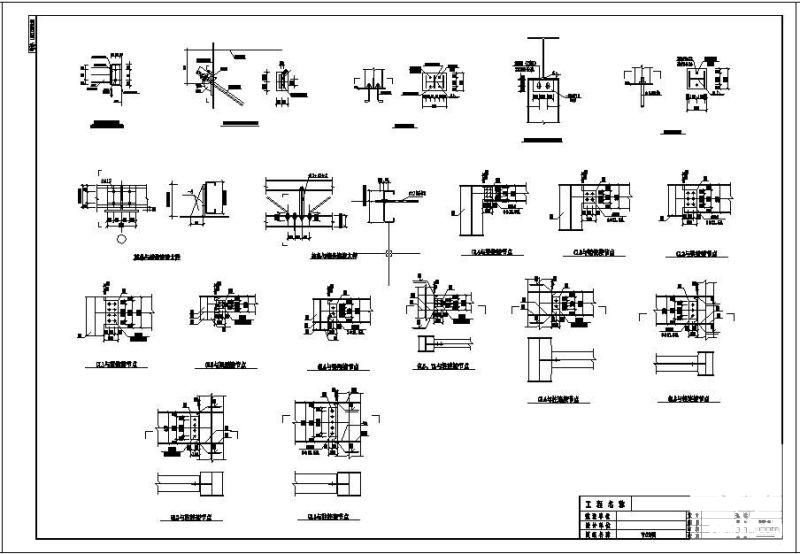

  • 结构设计图 - 2
    结构设计图 - 2

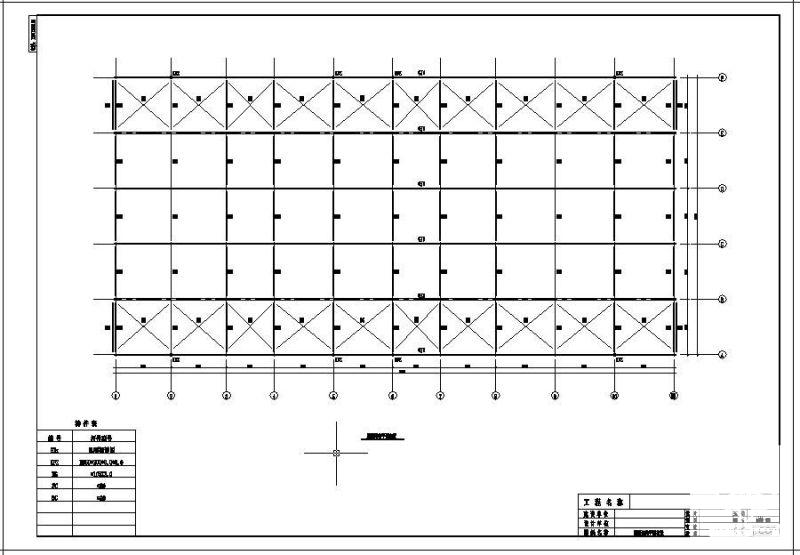

  • 结构设计图 - 3
    结构设计图 - 3

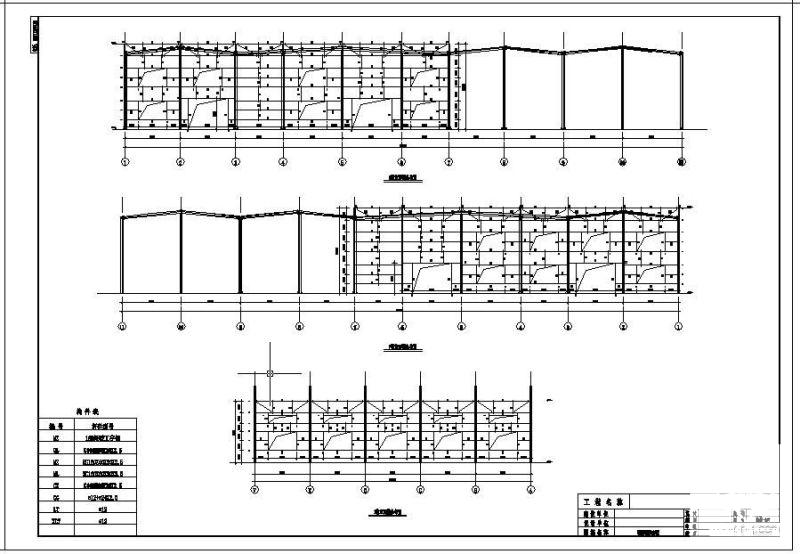

  • 结构设计图 - 4
    结构设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
