船体结构车间工程设计施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:28.5m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

某船体结构车间工程设计图
该资料为:某船体结构车间工程设计图
该资料包含:
钢结构设计总说明、吊车梁布置图、屋面结构布置图、屋面檩条布置图、墙梁布置图、柱间支撑布置图、吊车梁连接 节点详图 、钢吊梁 节点图 、刚架图、抗风托架详图、刚架 节点详图 共17张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

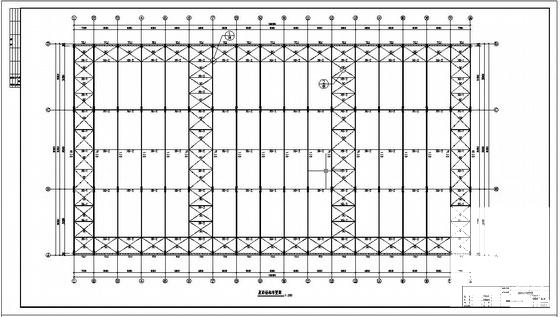

  • 工程结构施工图 - 1
    工程结构施工图 - 1

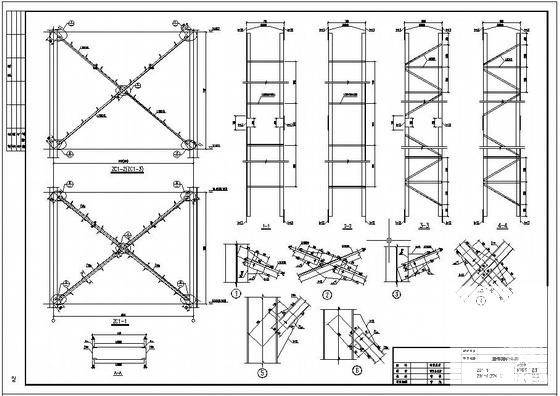

  • 工程结构施工图 - 2
    工程结构施工图 - 2

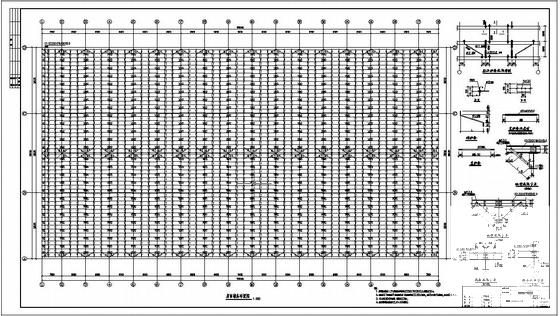

  • 工程结构施工图 - 3
    工程结构施工图 - 3

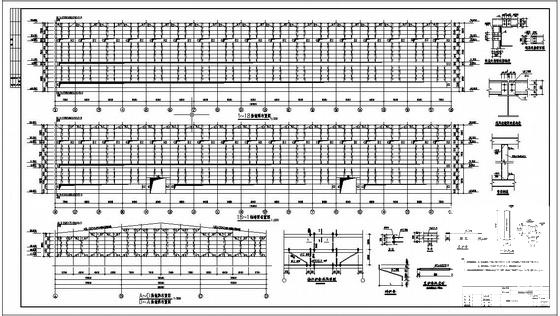

  • 工程结构施工图 - 4
    工程结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
