3层160厚剪力墙结构联排别墅结构CAD施工图纸（坡屋面）

附件详情

该项目是沈阳某三层剪力墙结构住宅项目，墙下条形基础，基础设计等级为丙级，抗震设防烈度为7度，场地为Ⅱ类，上部结构嵌固于基础顶面。墙体厚度为160，框梁及连梁皆为160厚。

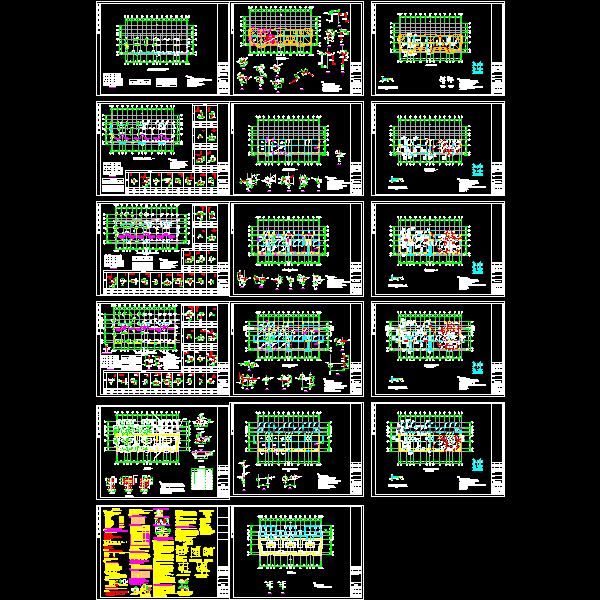

包括：结构设计总说明，基础平面布置图，基础梁布置图，结构平面布置图，梁、板配筋图，剪力墙平面布置图，坡屋面结构 平面布置图 ，坡屋面梁、板配筋图等共计18张图。
编制于2013年4月。
