13层机场双塔办公楼裙房结构CAD施工图纸

  • 建筑类别:办公
  • 建筑高度:高层建筑
  • 地上层数:14、13层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.75kN/平方米
  • 地下室功能:车库,设备用房
  • 参考图纸:70张
  • 设计年代:近代
建筑主体为1栋高层建筑,分为1栋A座(左塔)、1栋B座(右塔),1栋裙房为二层。1栋裙房高度为16.1米,1栋-A座高度为56.700米,1栋-B座高度为51.950米。附设两层地下室,平时为车库及设备用房,战时地下二层局部设核6级。结构类型采用框架-抗震墙结构,基础为筏板基础,地基基础设计等级为甲级。抗震设防烈度为7度。
该资料包含:结构设计说明,地下、地上所有结构施工图,共计70张图。
分享投稿时间:近几年8月。
基础及底板平面图
二~三层墙柱定位及配筋图
(左塔)七~十层平面布置及板配筋图
(右塔)十一~十四层平面布置及板配筋图
人防墙 平面布置图
坡道图

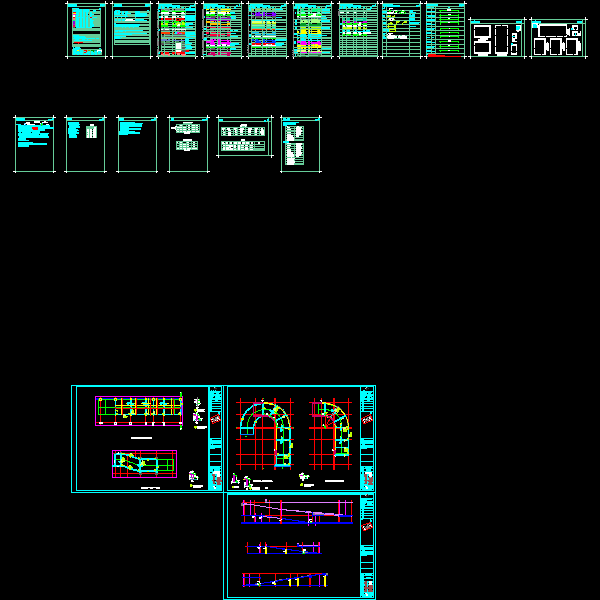

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

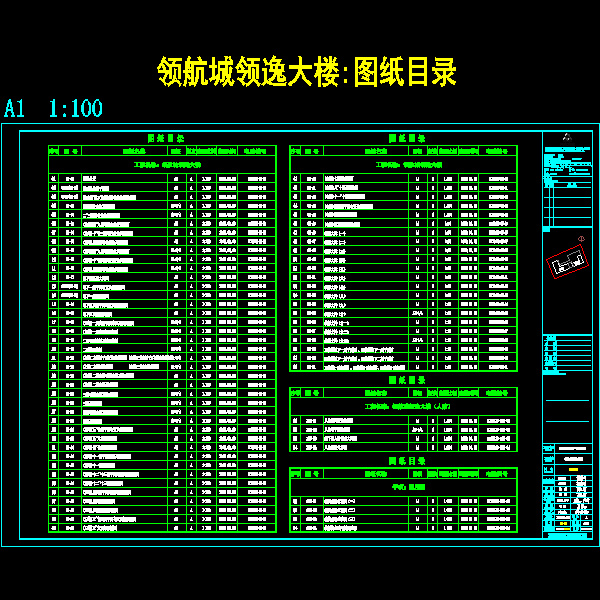

  • gst-00 图纸目录.dwg
    gst-00 图纸目录.dwg

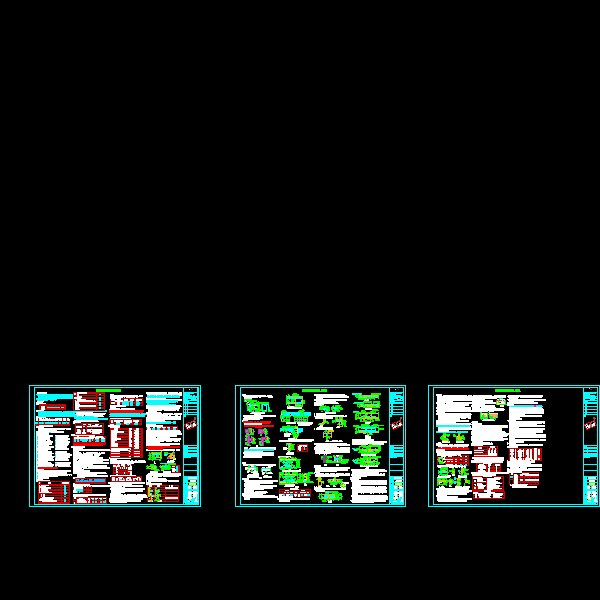

  • gst-01~03 结构设计总说明.dwg
    gst-01~03 结构设计总说明.dwg

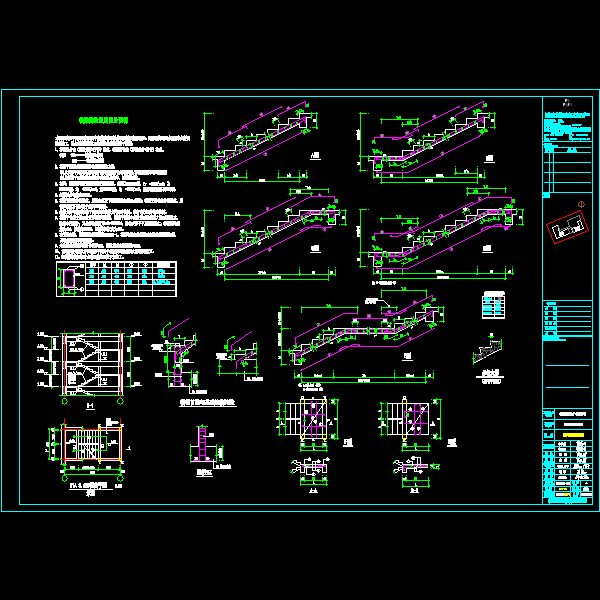

  • gst-04 楼梯构造通用图及说明.dwg
    gst-04 楼梯构造通用图及说明.dwg
  • gs46~58机场六期楼梯大样2.dwg
    gs46~58机场六期楼梯大样2.dwg
  • gs59~61六期坡道.dwg
    gs59~61六期坡道.dwg

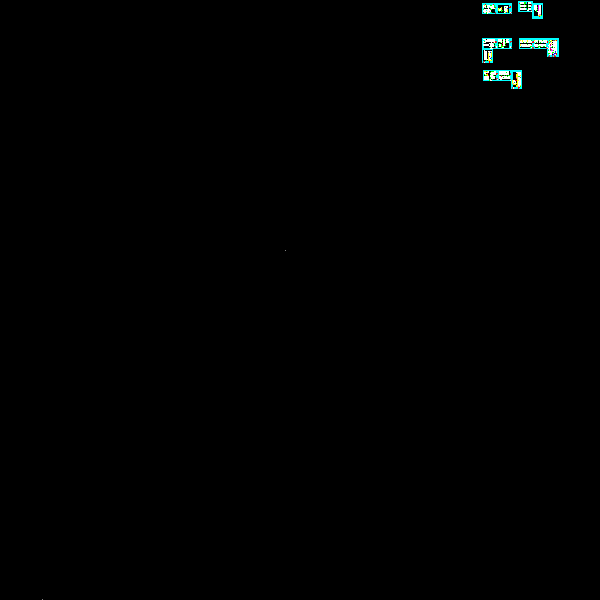

  • rgs-01 人防结构设计总说明.dwg
    rgs-01 人防结构设计总说明.dwg
以上是部分截图,请下载附件后查看完整高清内容
