灰库室外钢结构电梯及钢梯建筑结构全套施工图纸

附件详情

室外钢结构电梯,含电梯井架,附属钢结构钢梯,以及外包压型钢板.
该资料包含:灰库电梯间基础施工图,灰库电梯间布置图,灰库电梯井架及钢梯井架施工详图,灰库电梯井及钢梯各层平台、机房及屋面结构布置图,灰库电梯井及钢梯平面支撑施工图,电梯平面图、剖面图
共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

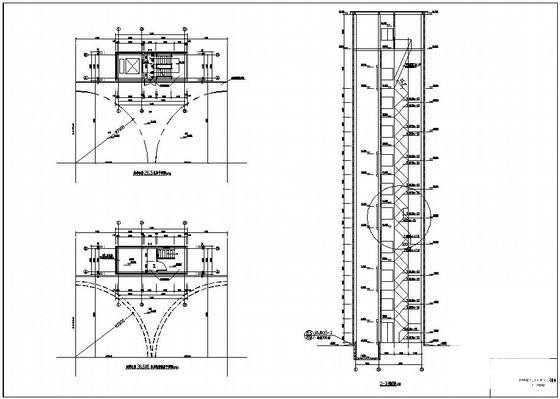

  • 电梯钢结构施工图纸 - 1
    电梯钢结构施工图纸 - 1

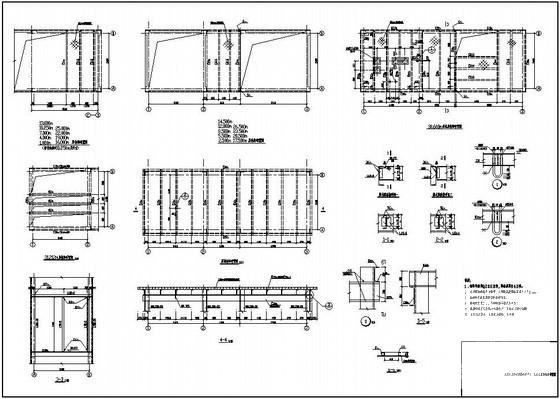

  • 电梯钢结构施工图纸 - 2
    电梯钢结构施工图纸 - 2

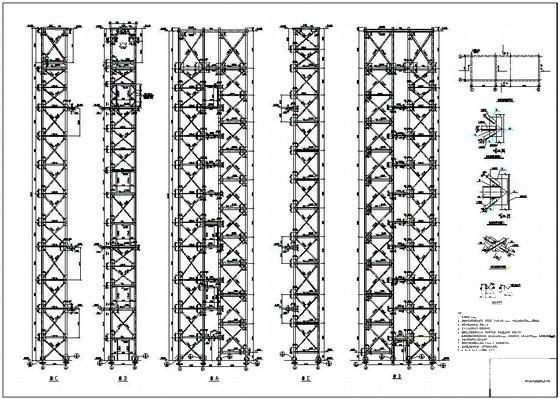

  • 电梯钢结构施工图纸 - 3
    电梯钢结构施工图纸 - 3

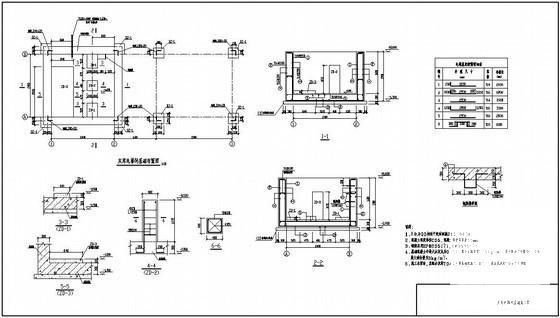

  • 电梯钢结构施工图纸 - 4
    电梯钢结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
