27层剪力墙结构高层住宅楼结构施工图大样详图

附件详情

该项目为第二复建点11#楼，位于合肥市，地下一层，地上二十七层，建筑设计结构形式为剪力墙结构。建筑总高度（室外地面至屋面檐口）为78.600。抗震设防烈度为7度，钻孔灌注桩基础，基础设计等级为甲级。

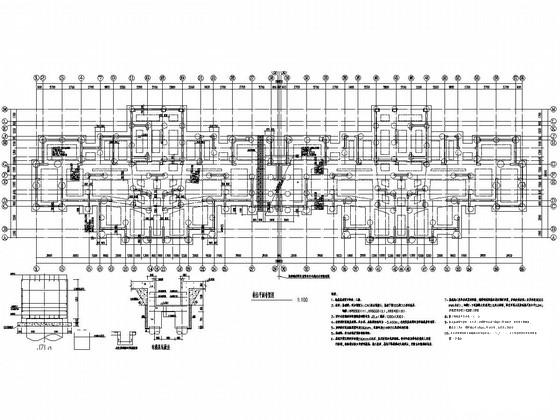

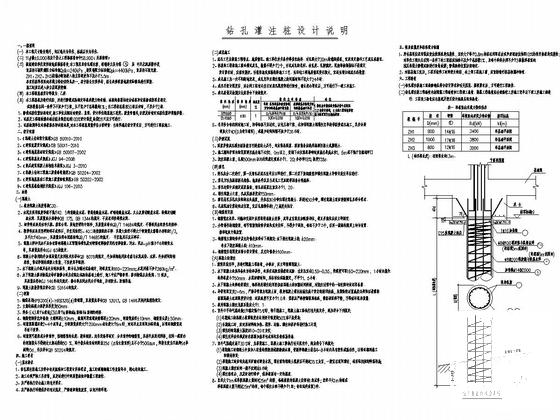

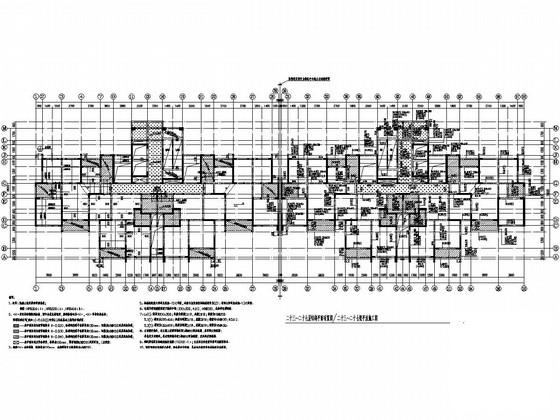

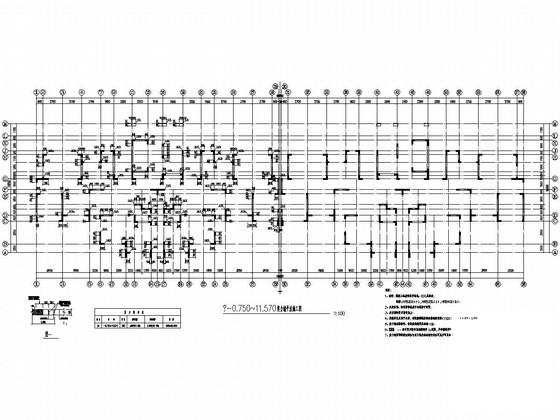

该资料包含：结构设计总说明，钻孔灌注桩设计说明，桩位平面布置图，桩位平面布置图，剪力墙平法施工图，结构 平面布置图 ，梁平法施工图，剪力墙柱表，大样详图，楼梯图等共计20张图。
分享投稿时间：近几年6月。
