33层剪力墙结构高层住宅楼结构CAD施工图纸

附件详情

该项目是高层住宅项目，地下一层，地上三十三层，建筑高度为地下5.40m、地上96.0m，该项目采用桩筏板基础，基础等级为甲级。结构的计算嵌固部位：基础底板。建筑建筑设计结构形式：剪力墙结构。7度设防。

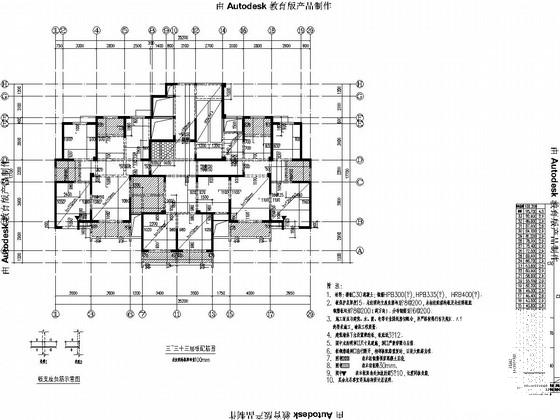

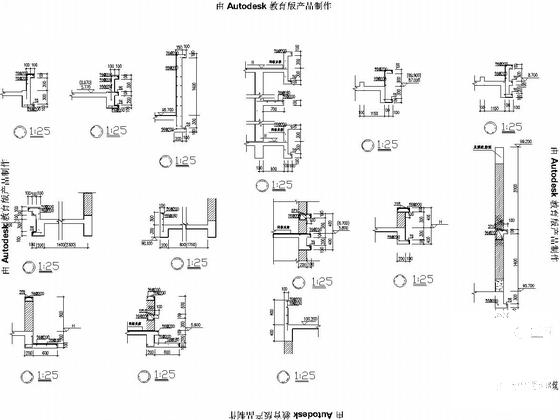

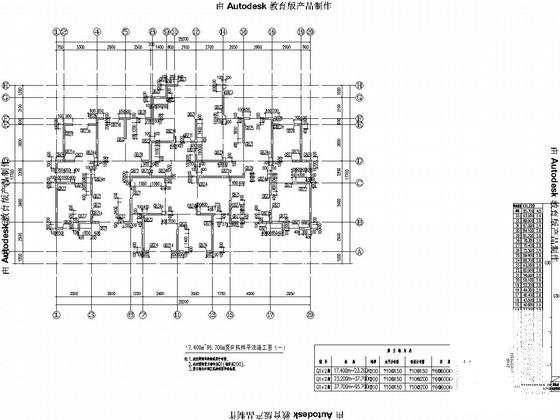

该资料包含： 结构设计说明 ，桩 平面布置图 ，筏板配筋图，基础详图，竖向构件平法施工图，梁平法施工图，大样图，楼梯大样图等共计27张图。
分享投稿时间：近几年5月。
