32层剪力墙结构高层住宅楼结构CAD施工图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度：高层建筑
地上层数：32层
地下层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑结构形式：钢筋混凝土结构
钢筋混凝土结构：剪力墙
基础形式：筏形基础
结构安全等级：二级
地基基础设计等级：甲级
抗震设防烈度：7度抗震
风压：0.35kN/平方米
雪压：0.30kN/平方米
地下室功能：车库
参考图纸：28张
设计年代：近代

附件详情

该项目是石家庄高层住宅项目，地上32层，剪力墙结构，地下2层车库，剪力墙主体上部嵌固部位为基础顶。筏板基础，基础设计等级为甲级，抗震设防烈度为7度。

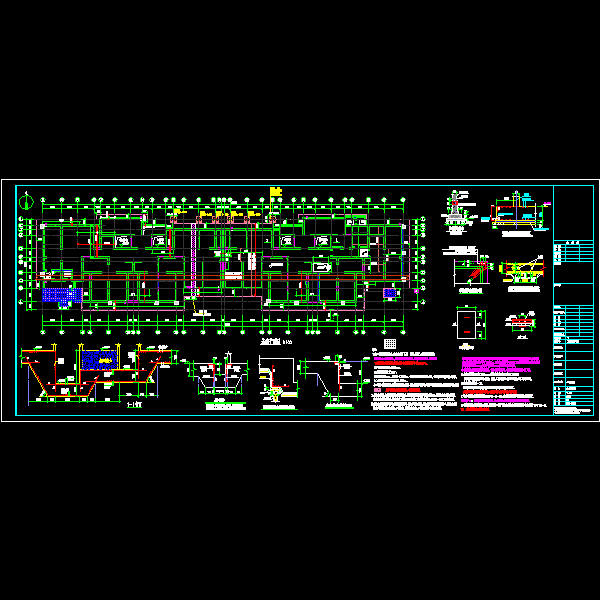

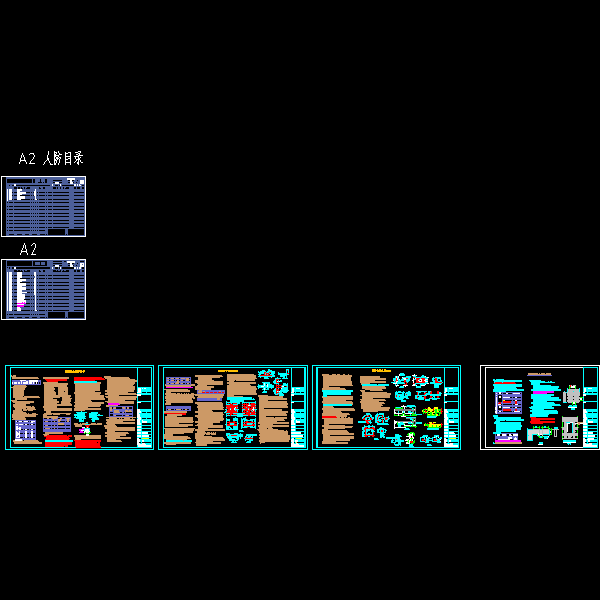

该资料包含：结构设计总说明，人防结构设计总说明，基础平面图，剪力墙平法施工图，剪力墙墙柱大样表，梁、板平法施工图，节点详图，楼梯结构图等共计28张图。
分享投稿时间：近几年3月

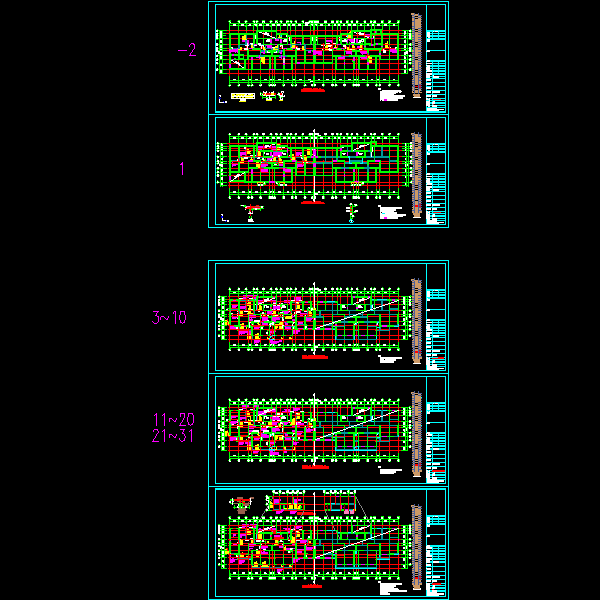

4.080～6.980剪力墙平法施工图

9.880~91.080标高板平法施工图

节点详图

人防楼梯结构详图

33.080～91.080标高结构平面图

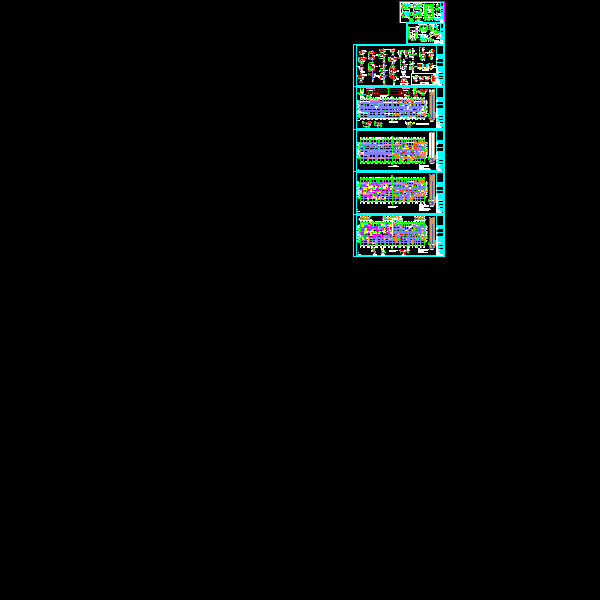

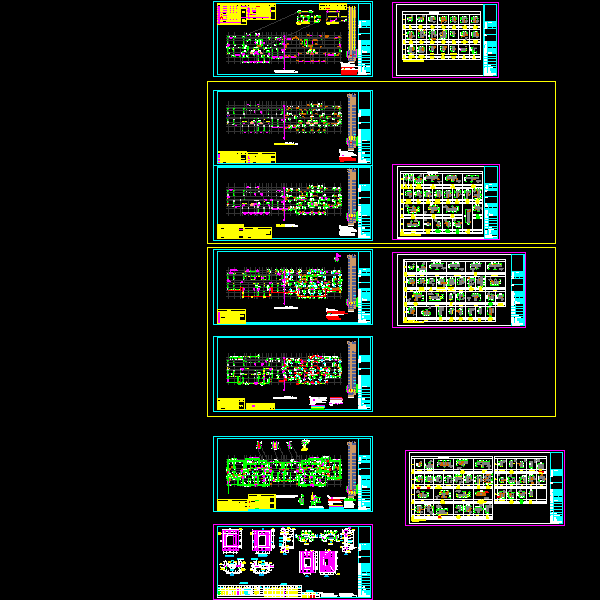

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
