30剪力墙结构高层住宅楼结构CAD施工图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：30层
建筑地下层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：剪力墙
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：甲级
抗震设防烈度：6度抗震
风压：0.40kN/平方米
地下室功能：车库
参考图纸：36张
设计年代：近代

附件详情

【资料简介】该项目是重庆某高层住宅项目，地上30层，剪力墙结构，地下一层车库，主楼标准层层高3.0m，结构高度H=93.000m，采用大直径（圆形与矩形组合式单桩、人工挖孔）嵌岩灌注桩，桩顶设矩形承台，承台顶面设钢筋混凝土连系地梁，梁顶标高同承台顶面，基础设计等级为甲级，抗震设防烈度为6度。
【该资料包含】结构设计说明，基础设计说明，桩基础详图，基础图，墙柱梯，梁板图，楼梯图，节点大样图等共计36张图。
【出图时间】4月

墙柱布置图

模板图

墙详图

屋顶结构图

梁配筋图

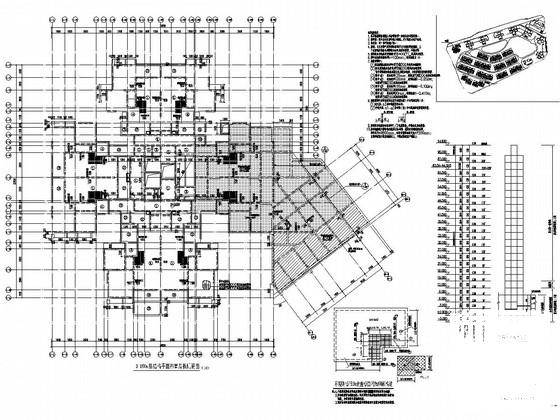

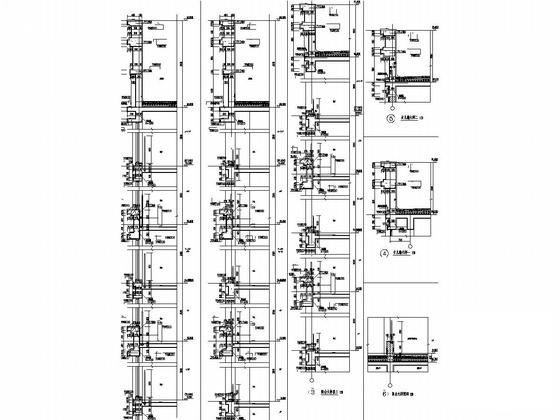

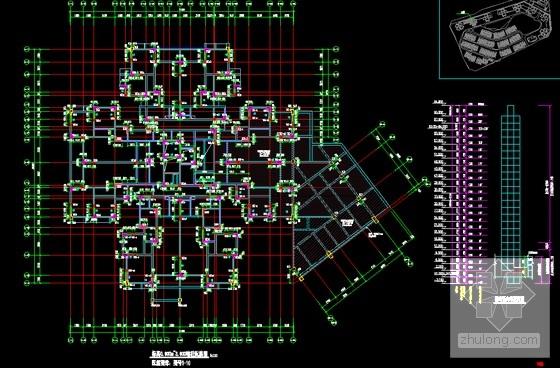

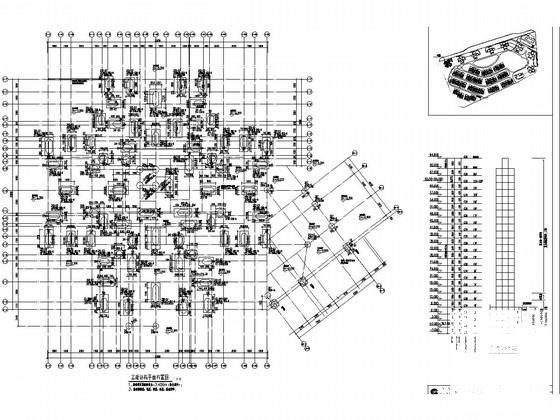

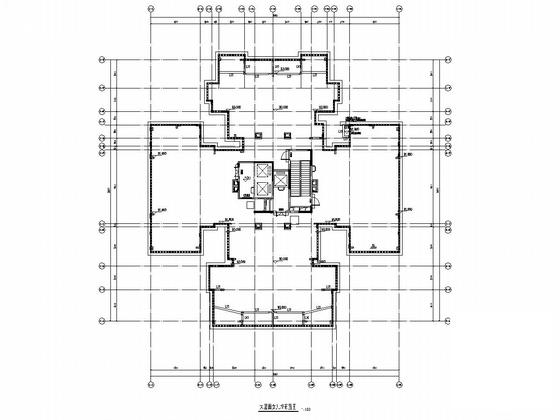

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
