15层剪力墙结构住宅楼结构施工图纸
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：42张
- 设计年代：近代
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：15层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
附件详情
该项目地上为15层住宅，层高均为2.85m；地下二层为层高3.5m的自行车库，地下一层为层高2.9m的储藏室，室内外高差0.30m，主要檐口标高42.75m；地下室与单层地下车库相连，主楼与车库间设置沉降后浇带。设计考虑主楼地下室顶板作为上部结构嵌固端。主楼采用剪力墙结构，CFG桩复合地基+筏板基础。
该资料包含：结构设计总说明，CFG桩平面布置图，基础
平面布置图
，剪力墙平法施工图，暗柱表，梁平法施工图，板配筋图，节点详图，A、B、C型壁柱立面、剖面图，剪力墙留洞图，共计42张图。
分享投稿时间：近几年。

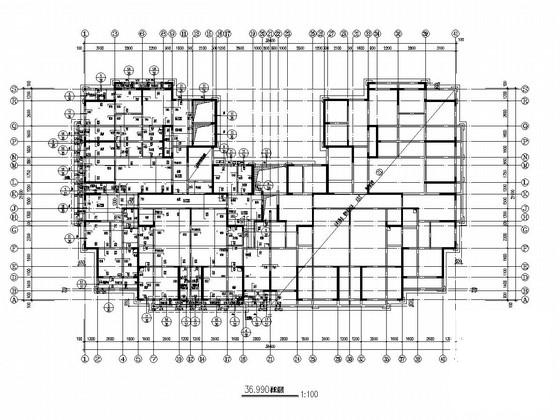

36.990板配筋图

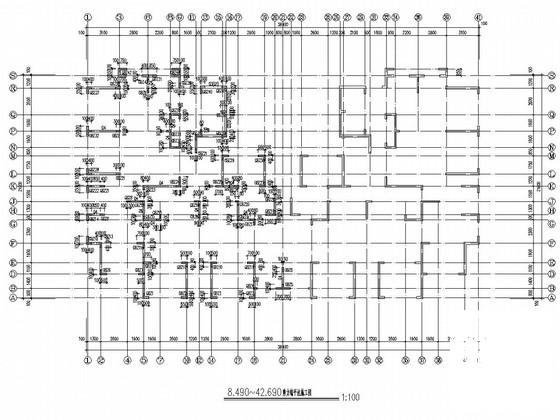

8.490~42.690剪力墙平法施工图

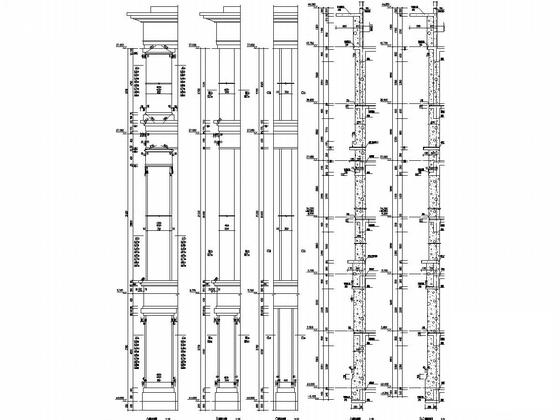

A、B、C型壁柱立面图

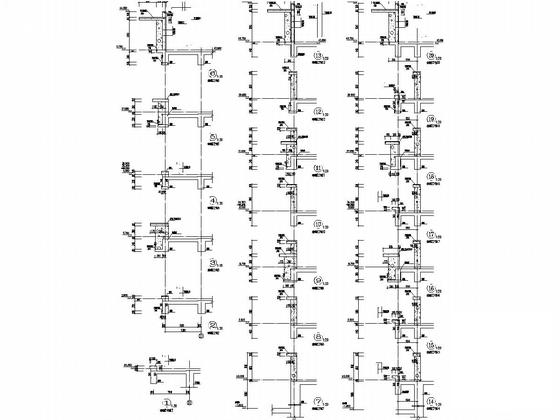

节点详图

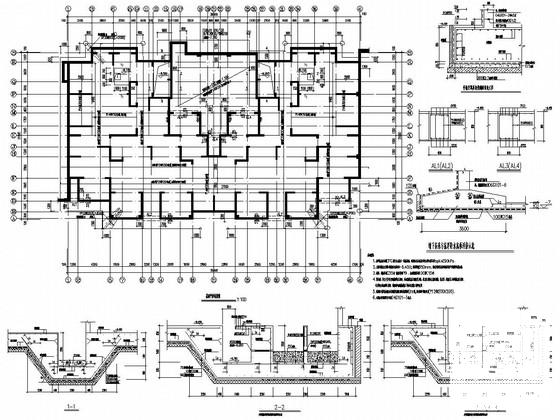

CFG桩平面布置图
楼梯图
28.440~34.140梁平法施工图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-02
- 评论次数：0
- 浏览次数：0
- 文件大小：7.77 MB
- 收藏次数：0
-
文件名称：
附件-995887876679795896595.rar
