9632平米18层剪力墙结构住宅楼结构施工图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：18层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：剪力墙
基础形式：筏形基础,桩基础
结构安全等级：二级
地基基础设计等级：甲级
抗震设防烈度：7度抗震
风压：0.35kN/平方米
雪压：0.25kN/平方米
地下室功能：车库
参考图纸：41张
设计年代：近代

附件详情

该项目是高层住宅项目，地上18层，剪力墙结构，总建筑面积9632平方米，地下2层，建筑高度：53.36m，该项目采用的基础形式：干作业人工挖孔钢筋混凝土扩底灌注桩+平板式筏形承台，基础设计等级为甲级。
该资料包含：结构设计说明，桩平面定位图，桩基础平板式筏形承台平面布置图，地下室及地上各层墙柱平面布置图，梁配筋图，板配筋图，剪力墙暗柱表，节点详图，楼梯图等共计41张图。
分享投稿时间：近几年

十五～十八层梁平法施工图

六～十四、十七层板平法施工图

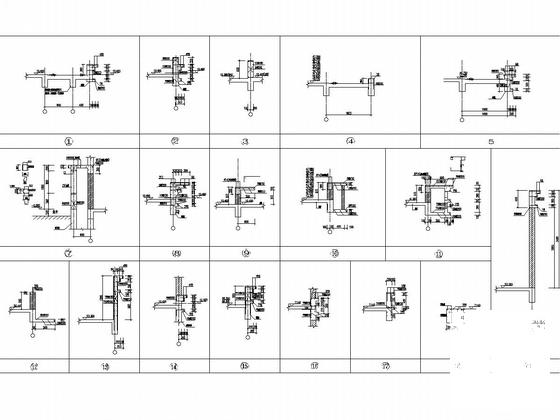

节点详图

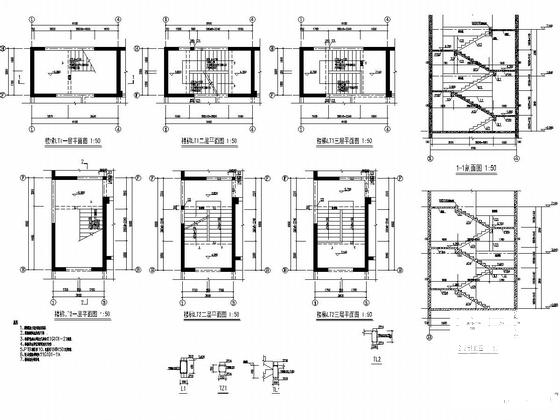

楼梯图

桩平面定位图

墙柱表

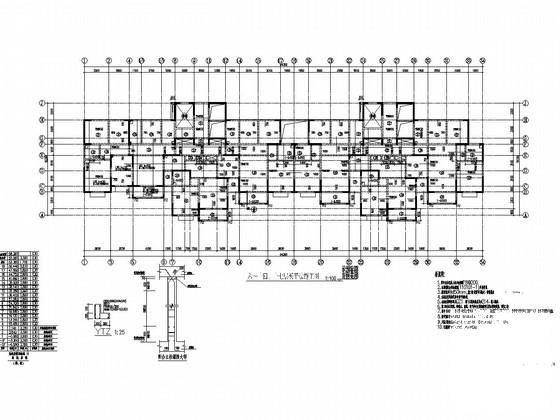

10.400～53.360墙柱平面布置图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
