32层剪力墙结构住宅楼结构CAD施工大样图（钻孔灌注后压浆）

附件详情

该项目是32层剪力墙结构住宅楼项目，基础设计等级为甲级，嵌固端位于基础顶，基础采用钻孔灌注后压浆桩基础，抗震设防烈度为6度，房屋总高度为99.60米，抗震等级3级，场地土为非液化土,建筑场地类别为三类,属可进行建设的一般场地。

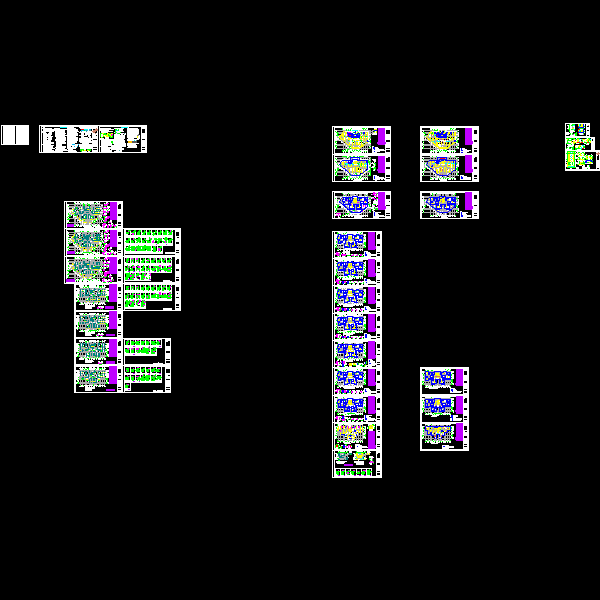

包括：结构设计总说明，各层竖向构件平面图，各层墙柱配筋大样图，板配筋图，模板及梁配筋图，楼电梯屋面梁板配筋平面图， 楼梯详图 等共计33张图。
编制于2012年12月。
