33层剪力墙结构住宅楼结构CAD施工图纸（后压浆灌注桩）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：33层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：7度抗震
- 风压：0.50kN/平方米
- 雪压：0.45kN/平方米
- 地下室功能：车库, 设备用房
- 参考图纸：26张
- 设计年代：近代
附件详情
该项目是山西某住宅楼项目，主楼为剪力墙结构,地上33层,地下2层(车库层和设备层)，地上一层层高4.450m，标准层层高2.950m，总高98.850m，抗震设防烈度为7度，场地为Ⅱ类，后压浆灌注桩基础，基础设计等级为甲级。
包括：结构设计总说明，桩基设计说明，桩平面布置图，基础平面布置图，桩详图，各层顶板、梁平法施工图，各层剪力墙(柱)
平面布置图
，塔楼剪力墙柱表，
楼梯详图
等共计26张图。
3月。

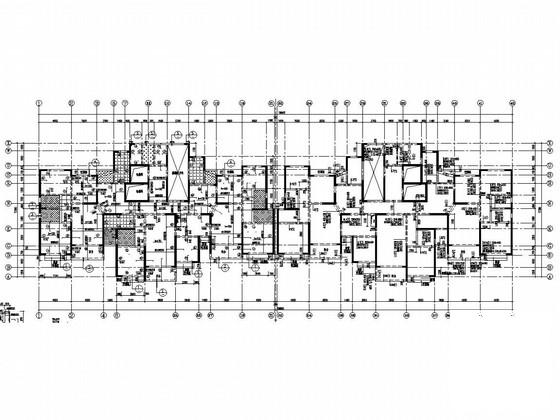

一层顶板、梁平法施工图
标准层板、梁平法施工图

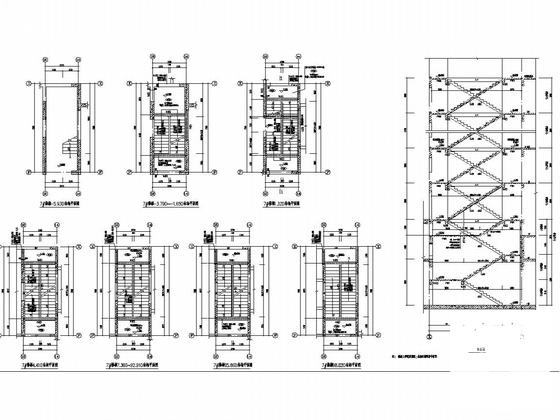

楼梯结构图

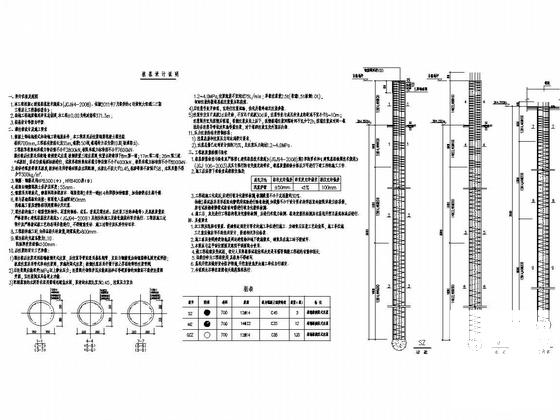

桩详图

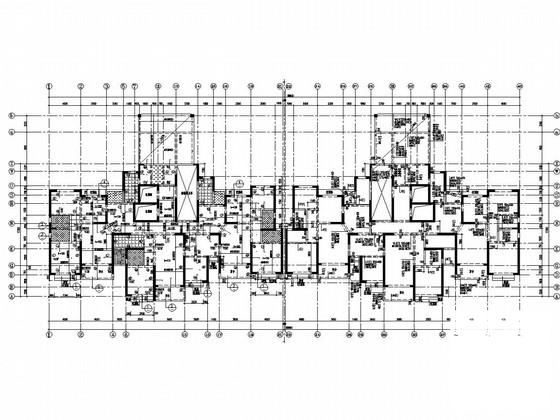

二～四层剪力墙(柱)平面布置图
