34米11层框架剪力墙住宅楼结构CAD施工图纸（冲孔灌注桩）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 地上层数：11层
- 地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架,剪力墙,框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 地下室功能：人防
- 参考图纸：14张
- 设计年代：近代
附件详情
该项目为框架-剪力墙结构。地上十一层，建筑物高度34.300m。上部结构嵌固端的位置：基础顶；基础型式载体桩。
全套图纸12张包括：结构设计总说明，载体桩设计说明，桩、承台结构平面，承台大样，地下室底板～坡屋面柱、剪力墙定位平面，边缘构件大样，结构、梁配筋平面，大样，
楼梯详图
等。

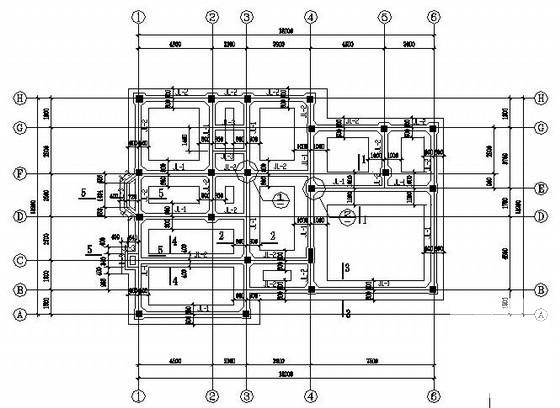

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
