高层住宅楼冲孔灌注桩基础及承台CAD施工大样图
该项目为25层剪力墙结构住宅楼，设计使用年限50年，地基基础设计等级为乙级，基础采用桩基础。桩径900mm~1200mm，采用冲孔灌注桩，砼强度均为C30，桩端持力层为中风化粉砂岩5层，桩端进入持力层深度不小于1000mm，有效桩长约17m。
含桩及承台
平面布置图
、桩基配筋大样图，承台配筋大样图
3张，编制于2013年。
桩及承台平面布置图
桩身大样图
承台配筋大样图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

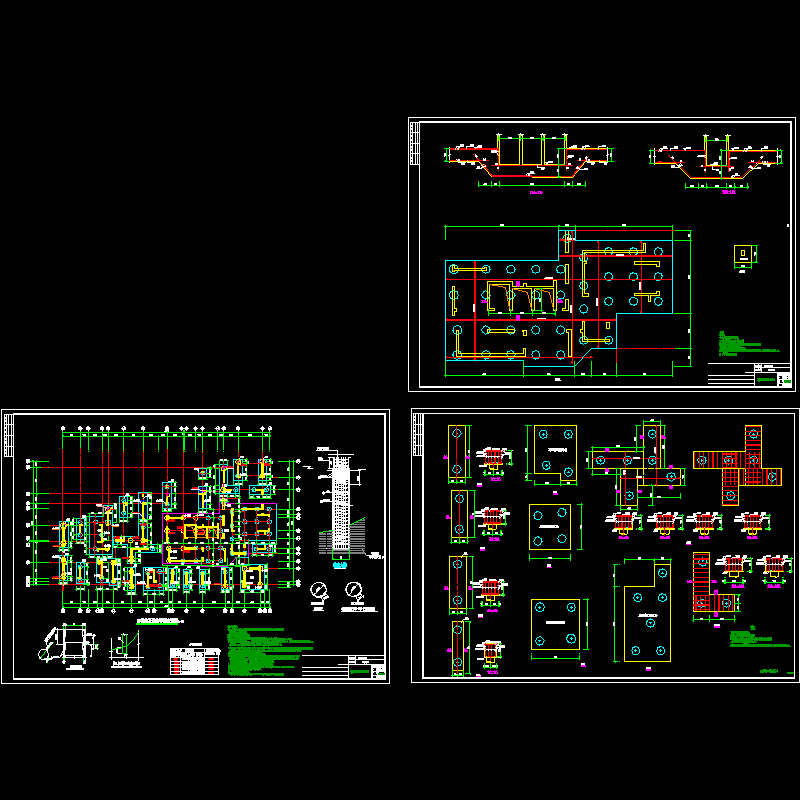

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.8 MB
- 收藏次数：0
-
文件名称：
附件-995995757580575685.dwg
