桥梁承台支护示意CAD图纸

附件详情

荷载标准:公路I级 路基宽度:24.5m
1.本图尺寸均以厘米为单位。
2.施工时要随时观察边坡的变化,应根据现场开挖后的实际地质条件,结合岩层结构面的情况,对基坑开挖及防护做相应调整,确保施工及运营阶段的安全。
3.承台周边2米范围内及开挖的边坡坡面30厘米厚M7.5浆砌片石防护,使边坡不受冲刷,承台周遍不积水,保持排水顺畅。
4.表中数量与实际如有出入时,以现场核实为准,h1~h4、a1~a3、L1~L4、b1~b3根据实际地形由现场监理及设计人员共同确定。
……共计1张,设计于2013年

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

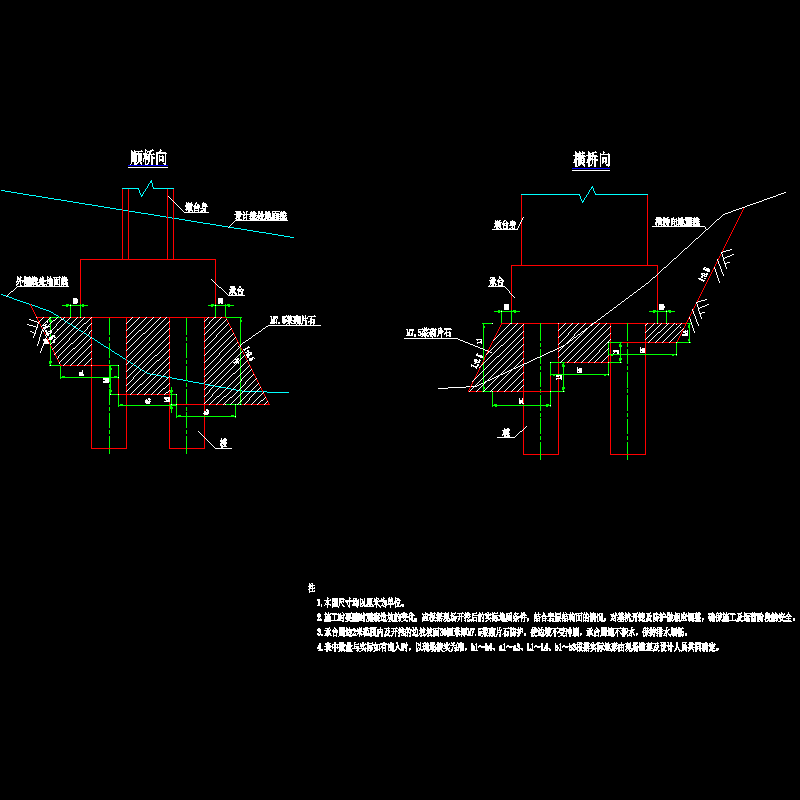

  • 桥梁承台支护示意CAD图纸 - 1
