格构梁加锚杆边坡支护CAD施工图纸

附件详情

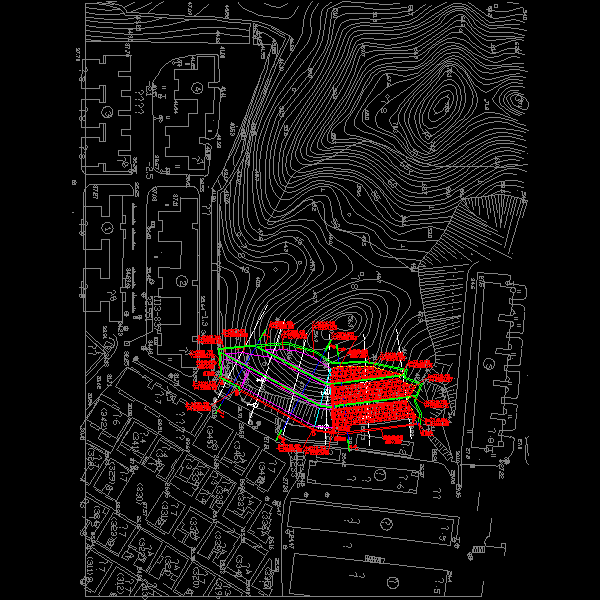

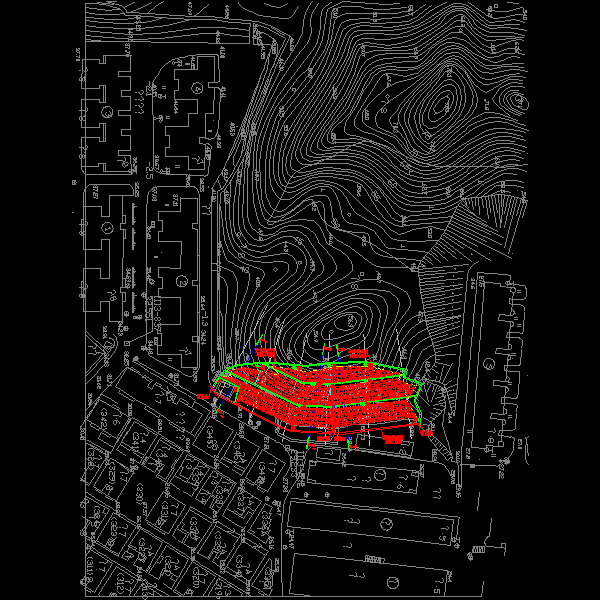

拟整治边坡边坡最高约22m，需治理的范围长度约为100m。边坡主要采用分级放坡与设置格构梁＋锚杆（索）相结合的支护型式。
1、锚杆采用全粘结锚杆，孔径不小于110mm。锚杆体采用φ28HRB335钢筋。
2、永久性锚索采用ftpk=1860N/mm2的4×7φ5钢铰线，倾角25°。
3、格构梁截面尺寸为350×350，结点锚杆间距为2000×2500，混凝土等级为C30。

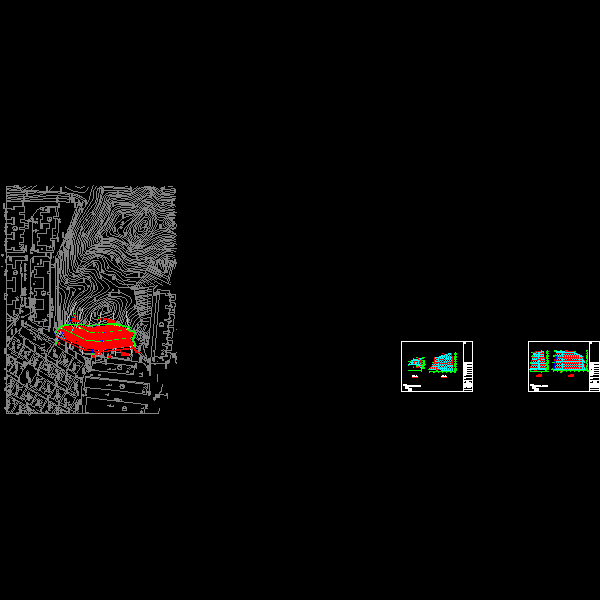

12张，编制于2009年。
