边坡板肋式锚杆挡墙支护CAD详图纸

附件详情

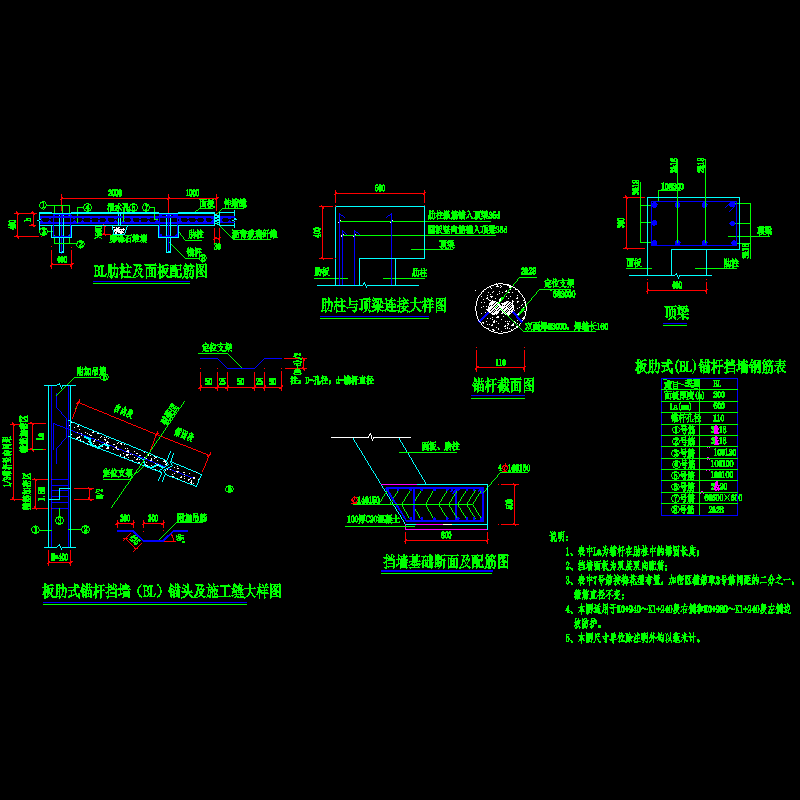

本边坡采用板肋式锚杆挡墙支护和坡顶自然放坡处理，在板肋式锚杆挡墙和自然放坡边坡分界处设置2m宽平台。下部岩质边坡采用板肋式锚杆挡墙支护，坡率为1:0.1，肋柱尺寸为0.4×0.4m，水平间距为2m，肋柱应嵌入地面下0.3m，肋柱主筋锚入地梁不少于35d，地梁截面尺寸为0.5m（竖向）×0.8m（横向），锚杆采用2φ28的HRB400钢筋，设置于肋柱处，锚杆竖向间距为2m，长度为锚入破裂角内稳定中风化岩层至少5m……2张图。
