30米深基坑板肋式锚杆挡墙支护CAD施工大样图(紧邻地铁6层地下室)

附件详情

  • 设计说明
  • 基坑围护工程总平面图
  • 基坑围护工程立面展开图
  • 基坑围护工程剖面图
  • 板肋式锚杆挡墙大样图
  • 锚索大样图

附件详情

拟建工程设6层地下室,基坑总长约300米,开挖深度约30米。基坑周边分布已建 市政道路 ,基坑ABCD段靠近地铁及隧道,周边环境复杂,部分地段按永久边坡考虑,设计使用年限50年。
【基坑支护】
1、永久 边坡支护 段,采用板肋式锚杆挡墙支挡,有地下电缆段采用“短锚杆”。
2、临近隧道段,坑底距隧道顶仅1米,采用板肋式锚索(杆)挡墙支挡。
3、临时支护段,采用放坡 土钉喷锚 板肋式锚杆挡墙。
22张,编制于2011年。

板肋式锚杆挡墙支护

板肋式锚杆挡墙大样图

锚杆大样图

锚头大样图

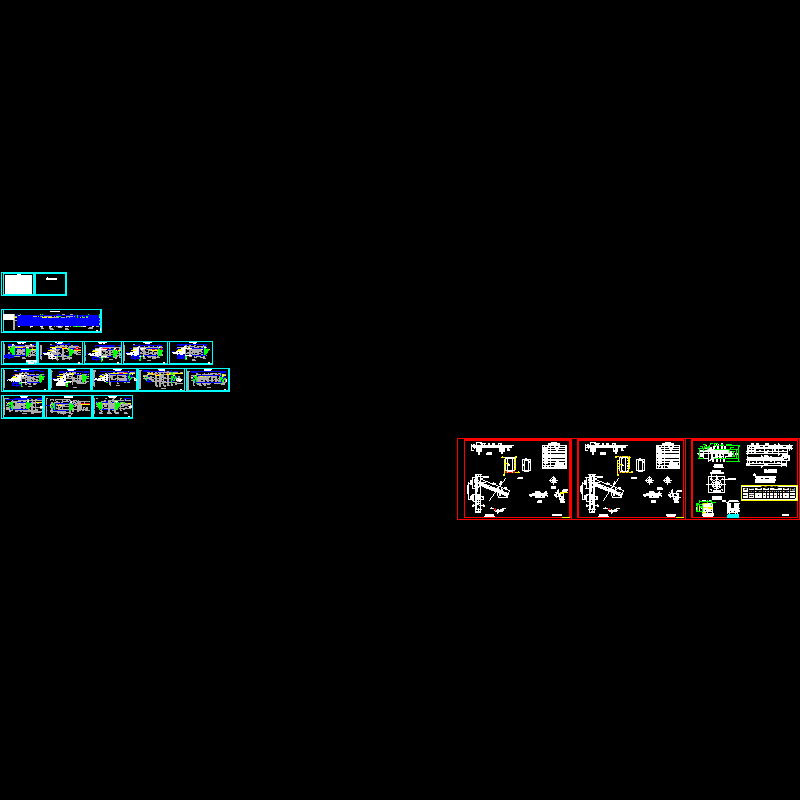

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

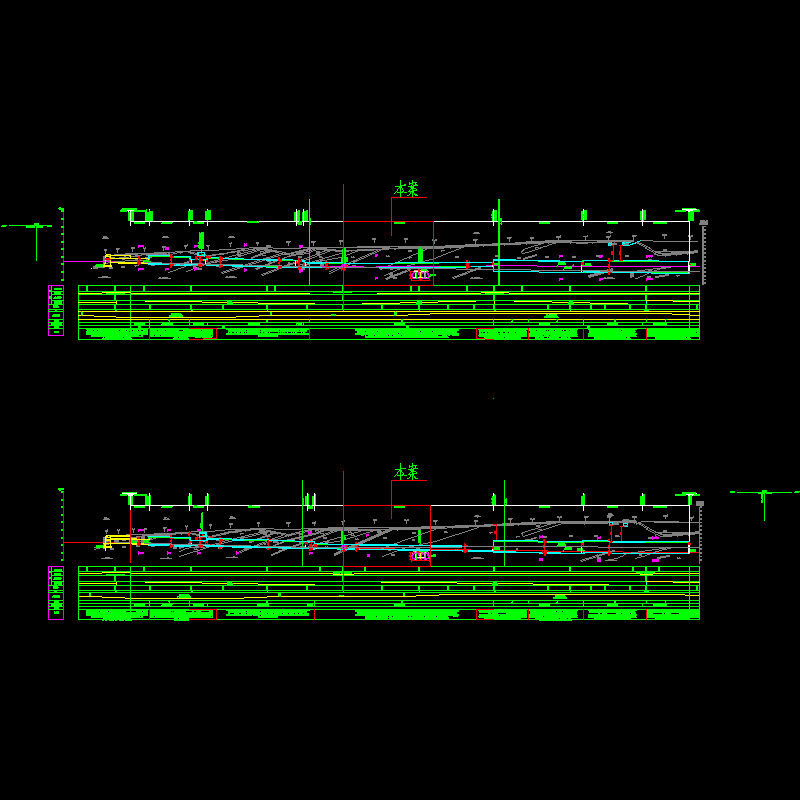

  • 基坑围护剖立面、大样.dwg
    基坑围护剖立面、大样.dwg

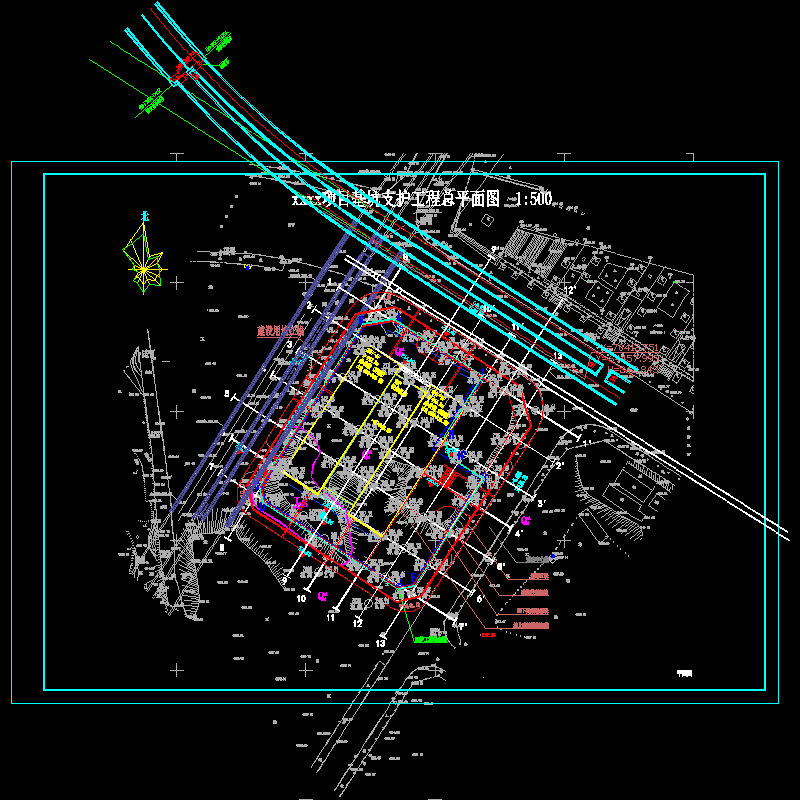

  • 基坑平面图.dwg
