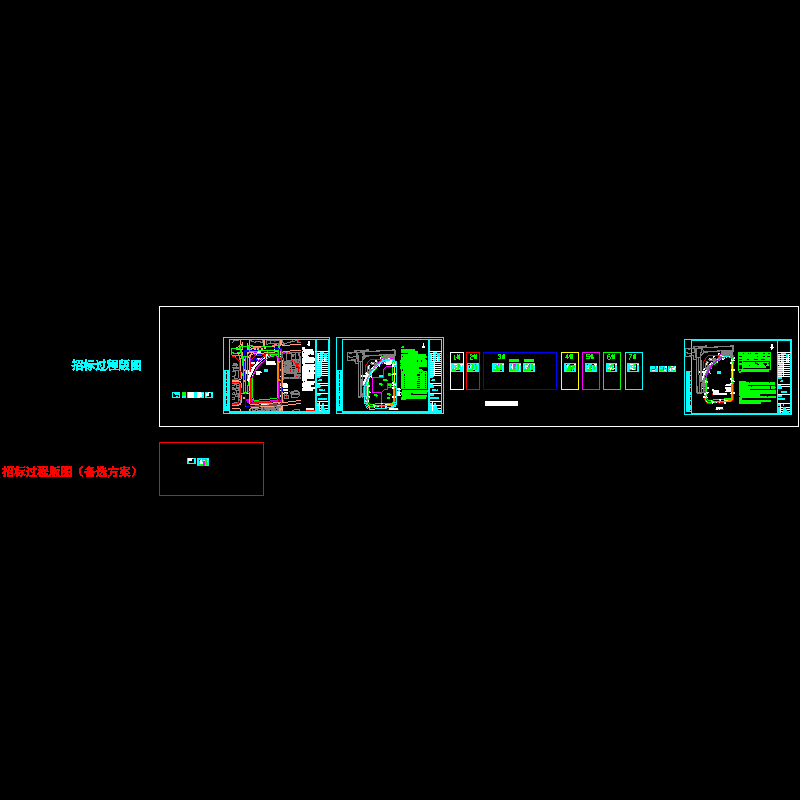

紧邻地铁22米深基坑桩锚支护招标CAD大样图

附件详情

该项目基坑深度为20.2m、21.5m、22.3m。基坑重要性安全等级为一级。基坑周边道路及场地内外管线较多，本项目北侧、西侧及西北侧与正在施工的地铁1号线、3号线及地铁联络线、下沉广场相连。地铁1号线、3号线采用盖挖逆作施工，下沉广场及联络线区域采用明挖施工（支护形式采用桩锚或内支撑方式）。该项目采用桩锚支护方案，支护桩采用钻孔灌注桩，分七个剖面设计。
【基坑支护】
1-1剖面：护坡桩φ800@1600，桩顶设冠梁，截面尺寸1000mmX800mm，设置预应力锚杆五排
2-2剖面：地铁3号线出风口及出入口区域，护坡桩φ1000@1600，桩顶设冠梁，截面尺寸1200mmX1000mm，设置预应力锚杆八排
3（1）-3（1）剖面：护坡桩φ1000@1500，桩顶设冠梁1200X1000mm，设置预应力锚杆8排，锚杆穿过地铁侧第一排护坡桩；设置钢筋土钉9排，入射角度15°。
……
20张，编制于2014年。
